TÁN CHUỒN D12, D16, D17

Tán chuồn là phụ kiện dùng kết hợp với ty ren trong hệ thống cốp pha, có nhiệm vụ siết giữ ty ren và tạo lực ép lên hai bên ván khuôn. Nhờ thiết kế dạng cánh, tán chuồn thuận tiện cho thao tác siết và tháo tại công trường. Quang Minh Hưng cung cấp các dòng tán chuồn D12, D16 và D17 phục vụ nhiều nhu cầu thi công cốp pha cột, tường, vách và các cấu kiện bê tông khác. Việc lựa chọn đúng quy cách cần dựa trên đường kính, bước ren và cấu hình ty ren đang sử dụng.

Tán chuồn là gì?

Tán chuồn (hay còn gọi là bát chuồn) là thiết bị dùng để siết chặt thanh ty ren khi lắp dựng cốp pha tường, cốp pha cột. Tán có hình dạng giống bông mai hoặc cánh quạt, dễ cầm nắm, vặn bằng tay hoặc bằng dụng cụ.

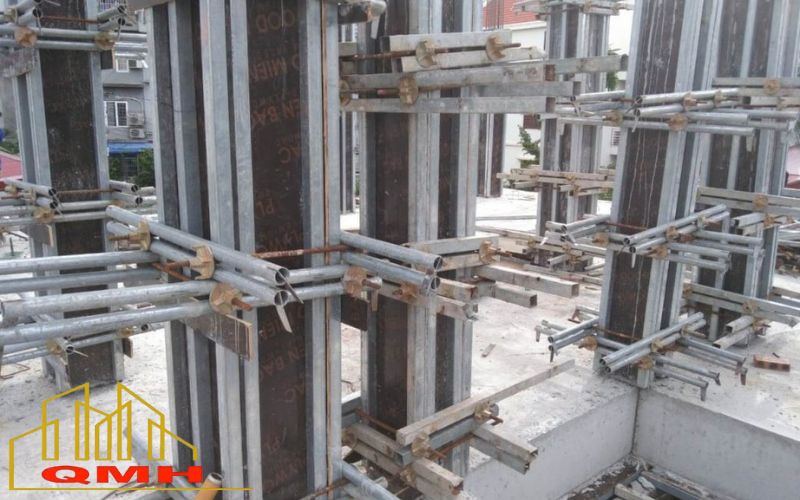

Tyren tán chuồn đóng vai trò quan trọng trong thi công coppha

Cấu tạo và chức năng của tán chuồn

Cấu tạo của tán chuồn

Thân tán: Phần thân tròn hoặc lục giác, có lỗ ren bên trong để siết vào tyren. Kích thước lỗ ren phải khớp tuyệt đối với đường kính tyren (ví dụ: bát chuồn D17 sẽ có lỗ ren phù hợp với tyren D17).
Cánh chuồn: Hai cánh được đúc hoặc rèn vươn ra từ thân tán. Chi tiết này giúp người thợ có thể dùng tay hoặc cờ lê để vặn siết một cách nhanh chóng và dễ dàng.
Vật liệu: Thường được làm từ gang đúc hoặc thép rèn. Thép rèn mang lại độ bền và khả năng chịu lực cao hơn so với gang đúc.

Chức năng của tán chuồn

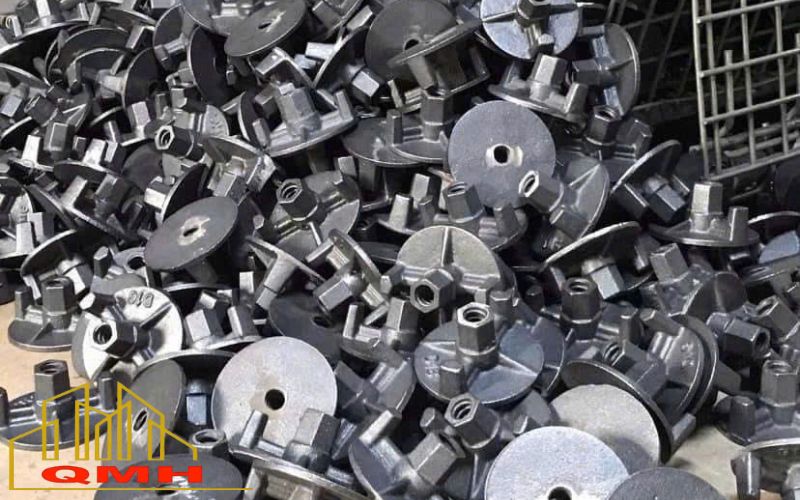

Tán chuồn Quang Minh Hưng chất lượng cao — Bát chuồn Quang Minh Hưng chất lượng cao

Siết chặt và cố định: Chức năng chính của tán chuồn là siết chặt hai đầu tyren vào mặt ngoài của cốp pha, tạo áp lực nén giúp cố định tấm cốp pha và ngăn chúng bị bung ra khi chịu áp lực lớn của bê tông lỏng.
Phân phối lực: Bát chuồn giúp phân phối đều lực siết lên bề mặt cốp pha, tránh làm hỏng ván và đảm bảo cốp pha được giữ chắc chắn.
Tăng tốc độ thi công: Nhờ thiết kế cánh chuồn, việc lắp đặt và tháo dỡ bát chuồn diễn ra nhanh chóng, tiết kiệm thời gian và công sức cho công nhân.

Các loại tán chuồn D12, D16, D17 phổ biến

Tán chuồn D12

Tán chuồn D12 được sử dụng với hệ ty ren D12 trong các cấu hình cốp pha phù hợp. Ưu điểm của quy cách D12 là kích thước gọn, thuận tiện cho những vị trí không yêu cầu sử dụng hệ ty ren đường kính lớn hơn.

Khi lựa chọn tán D12, điều quan trọng nhất là kiểm tra độ tương thích giữa ren trong của tán và ty ren. Không nên chỉ dựa vào việc hai sản phẩm cùng được gọi là “D12” mà bỏ qua bước kiểm tra thực tế.

Tán D12 có thể được sử dụng trong các hệ cốp pha sử dụng ty ren D12, tùy theo thiết kế và yêu cầu của từng công trình. Một số hạng mục có thể sử dụng gồm:

Cốp pha cột.
Cốp pha tường.
Các cấu kiện bê tông quy mô phù hợp.
Các hệ liên kết cần ty ren D12.

Khả năng chịu lực của toàn bộ hệ không nên đánh giá chỉ dựa vào riêng tán chuồn. Ty ren, tấm cốp pha, khoảng cách ty, vị trí đặt tán và phương án lắp dựng đều ảnh hưởng đến khả năng làm việc của hệ.

Tán chuồn D16

Tán chuồn D16 là quy cách được sử dụng trong hệ ty ren D16 cho nhiều cấu hình cốp pha xây dựng. So với D12, quy cách D16 có kích thước lớn hơn và được sử dụng cho những hệ liên kết cần cấu hình ty ren D16.

Nếu công trình sử dụng số lượng lớn, nên thống nhất một quy cách ty ren – tán chuồn ngay từ đầu để thuận tiện cho lắp dựng, tháo dỡ và quản lý vật tư.

Tán chuồn D17

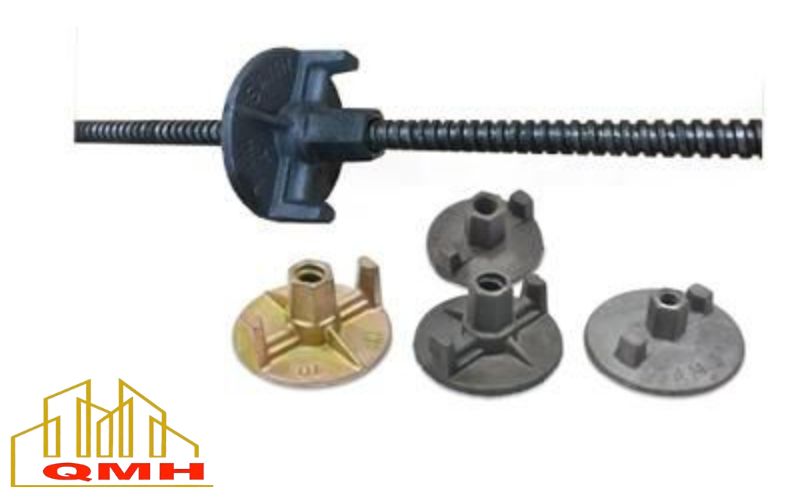

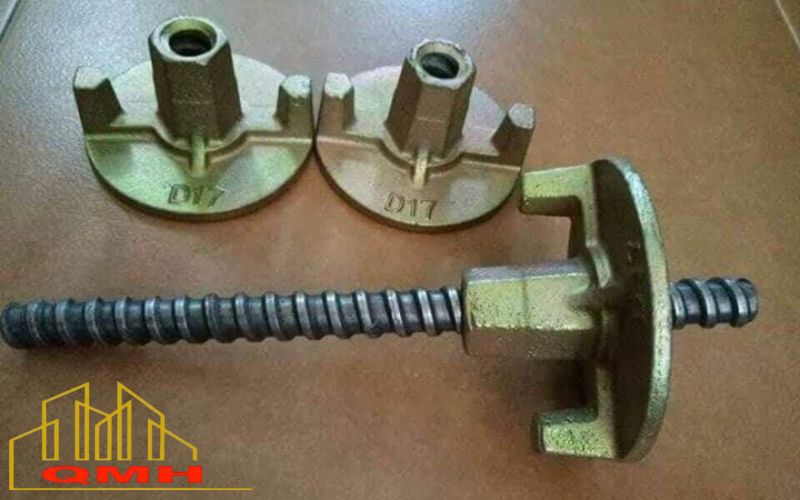

Ty ren tán chuồn - ty ren bát chuồn — Ty ren tán chuồn D17 Quang Minh Hưng

Tán D17 thường được lựa chọn khi hệ cốp pha được thiết kế sử dụng ty ren D17. Tuy nhiên, không nên chỉ dựa vào đường kính để kết luận rằng D17 luôn phù hợp hoặc luôn chịu tải cao hơn trong mọi điều kiện. Khả năng làm việc của hệ cốp pha phải được xem xét dựa trên toàn bộ cấu hình và thiết kế thi công.

Đặc điểm: Kích thước và độ dày lớn nhất, mang lại khả năng chịu lực vượt trội.
Ứng dụng: Đi kèm với tyren D17, dùng cho các công trình đặc biệt, các cấu kiện bê tông dày, hoặc các vị trí cốp pha phải chịu tải trọng cực lớn.

Như thế nào là bát chuồn chất lượng?

Để đảm bảo an toàn tuyệt đối cho hệ thống cốp pha, việc lựa chọn tán chuồn phải tuân thủ các tiêu chí sau:

Tương thích tuyệt đối: Lỗ ren của bát chuồn phải khớp chính xác với bước ren của tyren.
Chất liệu bền chắc: Bát chuồn phải được làm từ vật liệu có độ cứng và độ bền cao để chịu được lực siết lớn mà không bị biến dạng, nứt gãy.
Độ dày và thiết kế: Bát chuồn cần có độ dày phù hợp để đảm bảo khả năng chịu lực và chống trượt. Cánh chuồn phải được thiết kế hợp lý, dễ dàng thao tác.
Nguồn gốc rõ ràng: Ưu tiên sản phẩm từ nhà sản xuất uy tín, có chứng nhận chất lượng để đảm bảo các tiêu chuẩn kỹ thuật.
