Trong hệ thống giàn giáo nêm, nếu cây chống đứng đóng vai trò gánh tải trọng trục dọc thì thanh giằng nêm kẽm D42 chính là cấu kiện khóa chặt khoảng cách giữa các cây đứng theo phương ngang.
Việc sử dụng ống thép có đường kính vách phi 42mm giúp thanh giằng vừa đảm bảo độ cứng cáp chống xô lệch hệ thống, vừa tối ưu hóa trọng lượng để thợ thầu lắp dựng nhanh chóng. Dưới đây là các thông số kỹ thuật tiêu chuẩn của dòng sản phẩm này tại các xưởng sản xuất đạt chuẩn định lượng cơ học.
Nội dung chính

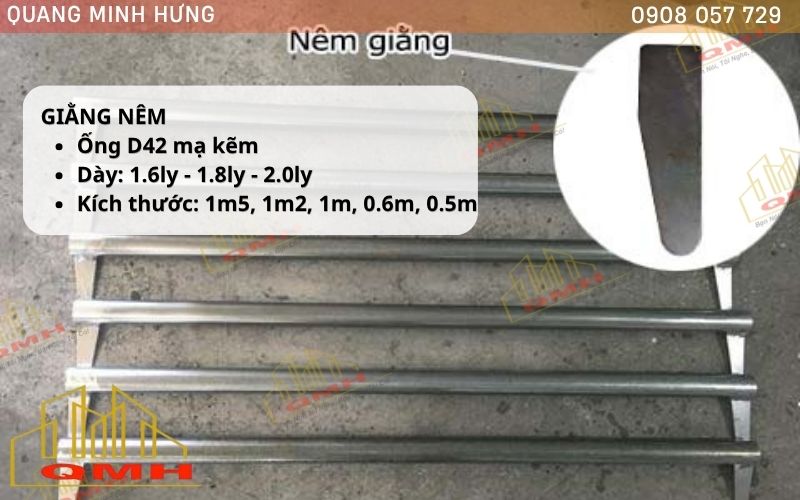

Các thông số hình học và vật liệu cốt lõi
Một thanh giằng nêm D42 mạ kẽm đạt chuẩn kiểm định phải tuân thủ nghiêm ngặt các cấu trúc vật lý sau:
-
Đường kính ngoài tiêu chuẩn: Đúng phi 42mm.
-
Độ dày vách ống: Phổ biến nhất là 1.6mm hoặc 1.8mm. Độ dày này đảm bảo họng giằng không bị bóp méo khi thợ dùng búa tạ gõ mạnh vào chốt nêm.
-
Chất liệu phôi thép: Thép ống mạ kẽm điện phân hoặc mạ kẽm nhúng nóng siêu bền, chống rỉ sét từ nước xi măng công trường.
-
Cấu tạo hai đầu liên kết: Được hàn chết 2 đầu chốt nêm dập định hình bằng thép dày từ 3.0mm – 4.0mm. Công nghệ hàn thường áp dụng là hàn CO2 xung quanh cổ ống để chịu lực giật cắt cực tốt.
Bảng kích thước thanh giằng nêm kẽm D42 quy chuẩn
Kích thước của giằng nêm được tính toán dựa trên khoảng cách tim giữa hai cây chống đứng, tạo thành các ô lưới chịu lực vuông vắn dưới đáy sàn:
| Quy cách sản phẩm | Chiều dài thực tế (mm) | Độ dày vách (mm) | Trọng lượng trung bình (kg) | Vị trí ứng dụng tối ưu |
| Giằng nêm D42 – 1.5m | 1450mm | 1.6mm – 1.8mm – 2.0mm | 2.6kg – 2.9kg – 3.2kg | Bước giáo tiêu chuẩn cho các ô sàn phẳng, diện tích rộng. |
| Giằng nêm D42 – 1.2m | 1150mm | 1.6mm – 1.8mm – 2.0mm | 2.1kg – 2.3kg -2.6kg | Khóa các khoang giáo bao che hoặc gánh hệ đà dầm phụ. |
| Giằng nêm D42 – 1.0m | 950mm | 1.6mm – 1.8mm – 2.0mm | 1.8kg – 2.0kg – 2.2kg | Dùng cho vị trí chịu tải siêu nặng (dầm chuyển, sàn hầm dày). |
| Giằng nêm D42 – 0.6m | 550mm | 1.6mm – 1.8mm – 2.0mm | 1.1kg – 1.3kg – 1.4kg | Module ngắn chuyên dùng để bo viền dầm biên, góc cột hẹp. |
| Giằng nêm D42 – 0.5m | 450mm | 1.6mm – 1.8mm – 2.0mm | 1.0kg – 1.0kg – 1.2kg | Xử lý các khoảng giật cấp hoặc góc cua chết của sàn vệ sinh. |
Lưu ý: Chiều dài thực tế của thanh thép luôn ngắn hơn tên gọi khoảng 50mm vì tên gọi tính theo khoảng cách phủ bì từ tim cây đứng này sang tim cây đứng kia
Cơ chế chịu tải và ưu điểm của giằng nêm D42 mạ kẽm
Triệt tiêu hoàn toàn lực xô ngang
Khi luồn đầu chốt nêm vào túi nêm trên thân cây chống đứng và dùng búa gõ xuống, mối nối sẽ được khóa chặt theo nguyên lý nêm nén căng. Sự liên kết này tạo ra một nút thắt hình học cực kỳ vững chắc, giúp hệ giáo không bị rung lắc, triệt tiêu góc xoay moment và lực xô hông khi xe bơm bê tông tươi giật mạnh phía trên.
Xem thêm: Giàn giáo nêm là gì? Các thông tin cơ bản cần biết về giáo nêm
Khống chế độ mảnh của cây chống đứng
Theo định luật Euler về sức bền vật liệu, cây chống đứng càng cao thì càng dễ bị phình bụng. Khi anh em đi đủ các tầng giằng nêm D42 khoảng cách 1.0m một tầng, chiều cao tính toán của cây đứng sẽ bị chặt nhỏ ra, giúp nâng tải trọng an toàn của toàn bộ hệ giàn giáo lên mức tối đa.
Tóm lại, việc nắm rõ thông số kỹ thuật của thanh giằng nêm kẽm D42 giúp kỹ sư biện pháp bóc tách khối lượng chính xác và giám sát được chất lượng vật tư khi nhập bãi. Anh em lưu ý, tuyệt đối không cho thợ bớt xén số lượng giằng ngang hay đi thiếu tầng giằng để tiết kiệm thời gian lắp ráp. Hệ giáo nêm chỉ thực sự an toàn và “bất tử” trước hàng trăm khối bê tông tươi khi các thanh giằng D42 được gõ khóa chốt đủ 4 hướng một cách nghiêm chỉnh nhất!
