Giàn giáo nêm là gì? Các thông tin cơ bản cần biết về giáo nêm

Trong thi công xây dựng, giàn giáo nêm được nhiều khách hàng sử dụng khá phổ biến hiện nay. Hãy cùng Quang Minh Hưng tìm hiểu giàn giáo nêm là gì? Cấu tạo giáo nêm cũng như kích thước của hệ giàn giáo này qua bài viết dưới đây! Bên cạnh đó, khách hàng sẽ biết thêm nhiều thông tin chi tiết về địa chỉ mua giàn giáo nêm ở đâu uy tín và chất lượng nhất.

Giàn giáo nêm là gì?

Giàn giáo nêm là hệ thống chống đỡ tạm thời được cấu tạo từ các cây chống đứng, thanh giằng và các phụ kiện liên kết. Các bộ phận được kết nối với nhau thông qua cơ cấu tai nêm và chốt nêm, tạo thành hệ khung chống đỡ theo phương đứng và phương ngang.

Khác với giàn giáo khung thường sử dụng các khung H và giằng chéo để tạo thành từng khoang, giáo nêm được tổ hợp từ các cây chống đứng độc lập. Trên cây chống có các vị trí liên kết cố định để gắn thanh giằng theo từng cao độ.

Nhờ cấu tạo này, hệ giáo có thể bố trí theo nhiều khoảng cách khác nhau tùy theo thiết kế chống đỡ và mặt bằng thi công. Trong thực tế, giàn giáo nêm thường được sử dụng để chống sàn, chống dầm, chống đỡ cốp pha và các kết cấu bê tông trong quá trình thi công.

Cấu tạo, kích thước và các thông số giàn giáo nêm

Giàn giáo là thiết bị không thể thiếu trong bất kỳ công trình nào dù có quy mô dù lớn hay nhỏ. Hơn thế nữa, sử dụng giàn giáo nêm còn giúp đảm bảo tiến độ và hạn chế những rủi ro trong quá trình thi công. Do đó, chúng được sử dụng phổ biến và trở thành một thiết bị không thể thiếu trong xây dựng.

Cấu tạo giàn giáo nêm

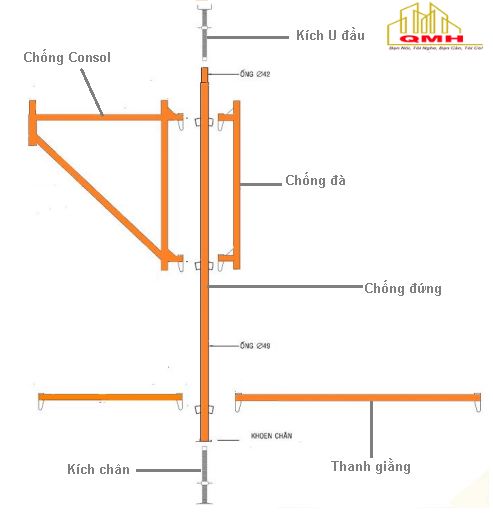

Hệ giàn giáo nêm được cấu tạo bởi các bộ phận cơ bản như: cột chống đứng, chống consol, thanh giằng, kích chân, kích ,…

Hệ giáo nêm thường có hai loại phổ biến như sau:

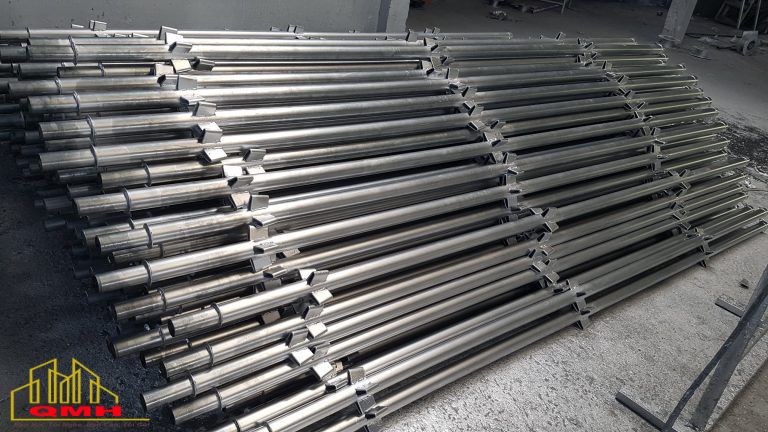

• Giáo nêm sơn dầu: Là loại giáo nêm được sản xuất từ thép đen và được sơn dầu nên chúng có độ bóng cao. Đặc điểm này giúp chúng dễ lau chùi, vệ sinh và có khả năng chịu lực lớn. Tùy theo màu sắc khách hàng yêu cầu mà chúng được sản xuất có màu vàng, xanh, đỏ,…

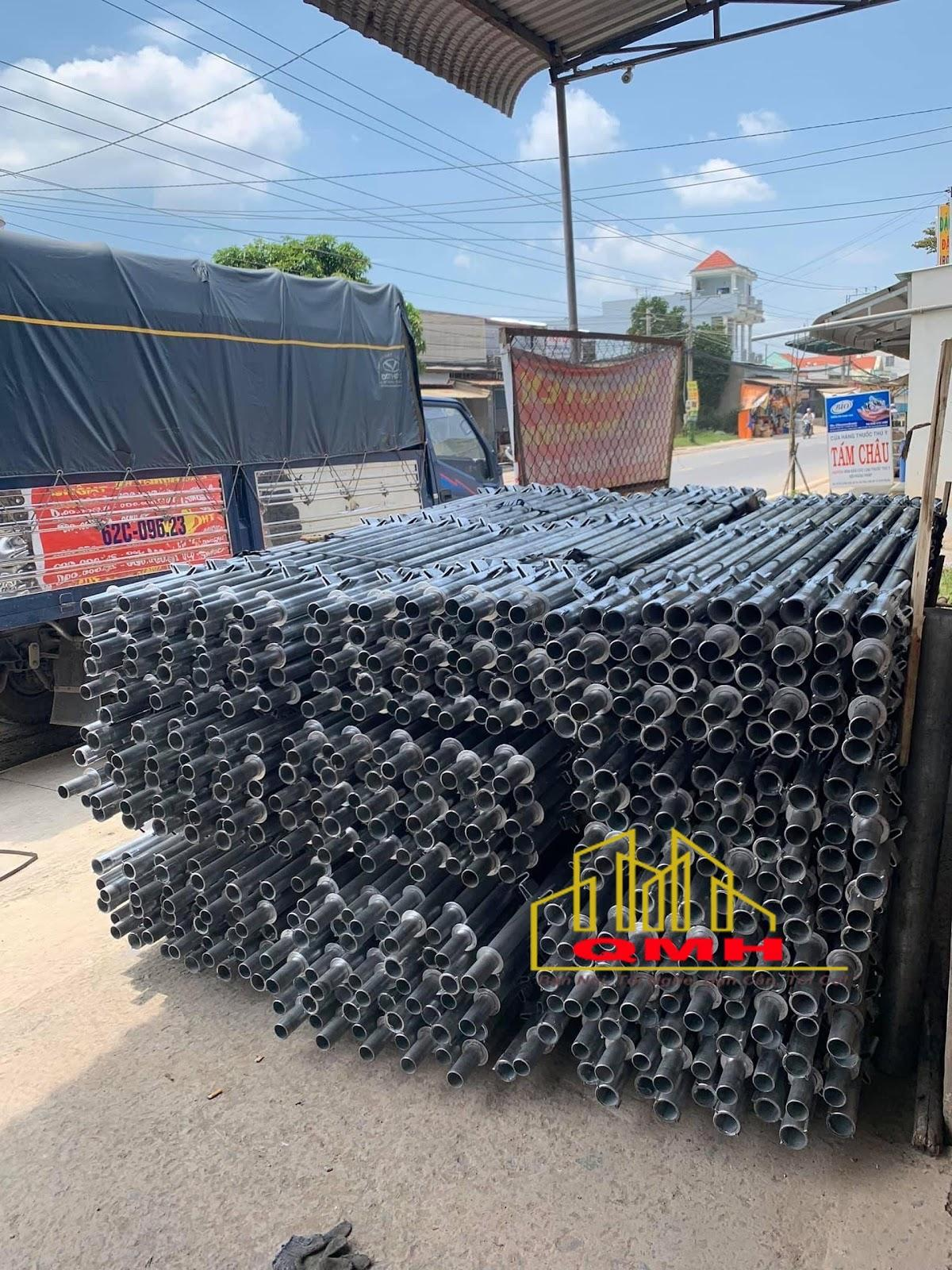

• Giáo nêm mạ kẽm: Là loại giàn được mạ kẽm nóng bề mặt bên ngoài, có khả năng chống oxy hóa rất tốt. Chúng được sử dụng phổ biến hơn loại sơn dầu vì độ bền cao, có tính thẩm mỹ và chịu được tác động của môi trường.

Hiện nay giàn giáo nêm mạ kẽm được ưa chuộng hơn các loại giàn giáo nêm sơn dầu. Bởi giá thành hợp lý, phù hợp mọi công trình, có khả năng chống lại tác động môi trường tốt hơn và bền bỉ hơn.

Kích thước giàn giáo nêm

Kích thước cơ bản của giàn giáo nêm như sau:

Cây chống đứng phi 49:

• L = 3,0m có 03 vị trí tai giằng.
• L = 2,5m có 03 vị trí tai giằng.
• L = 2,0m có 02 vị trí tai giằng.
• L = 1,5m có 02 vị trí tai giằng.
• L = 1,0m có 01 vị trí tai giằng.

Tùy thuộc vào từng quy mô của từng công trình mà ta sử dụng cây chống đứng có các chiều dài khác nhau.

• Cây chống đà phi 42: 1m và 1,2m dùng để chống hệ dầm đà giữa.
• Cây chống consol phi 42: L = 1,2m chống vách tam giác.
• Thanh giằng ngang phi 42 độ dày 1.8 ly hoặc 2 ly. Chiều dài của chúng phụ thuộc vào khoảng cách các cây chống đứng và chịu trách nhiệm toàn bộ tải trọng của hệ giàn giáo. Độ dài phổ biến: 1.5m, 1.2m, 1m, 0.6m, 0.5m. Chúng có tác dụng giằng các cây giáo nêm thành một hệ vững chắc.
• Chân kích.

Xem thêm bài viết chi tiết về kích thước giàn giáo nêm ngay!

Giàn giáo nêm được sử dụng để làm gì?

Khác với giàn giáo khung thường được sử dụng nhiều cho công tác thao tác, bao che hoặc tiếp cận mặt ngoài công trình, giàn giáo nêm chủ yếu phát huy vai trò trong hệ chống đỡ.

Một số ứng dụng phổ biến gồm:

• Chống đỡ sàn bê tông: Đây là ứng dụng phổ biến nhất của hệ giáo nêm. Các cây chống được bố trí theo mặt bằng, liên kết bằng giằng ngang và phía trên kết hợp với kích U, hệ đỡ và cốp pha sàn.
• Chống dầm và đà: Tại những khu vực có dầm, đà hoặc kết cấu cần tăng cường chống đỡ, hệ giáo nêm có thể được bố trí kết hợp với chống đà và các phụ kiện phù hợp.
• Chống hệ cốp pha: Giàn giáo nêm thường được sử dụng cùng hệ cốp pha để tạo kết cấu chống đỡ tạm thời trong quá trình đổ và chờ bê tông đạt yêu cầu theo phương án thi công.
• Công trình có mặt bằng chống đỡ phức tạp: Do các cây chống đứng được liên kết bằng thanh giằng rời, hệ giáo nêm có thể bố trí linh hoạt hơn trong nhiều mặt bằng khác nhau. Tuy nhiên, cấu hình cụ thể vẫn cần dựa trên thiết kế và điều kiện thực tế của công trình.

Phân tích ưu – nhược điểm giàn giáo nêm

Trong ngành xây dựng, giàn giáo nêm đã khẳng định vị thế là một trong những hệ thống giàn giáo hiện đại và an toàn nhất. Tuy nhiên, như mọi giải pháp kỹ thuật, nó cũng có những ưu và nhược điểm riêng. Việc nắm rõ các yếu tố này sẽ giúp bạn đưa ra quyết định đúng đắn cho công trình của mình.

Ưu điểm nổi bật của giàn giáo nêm

• An toàn cao: Mối liên kết nêm và tai nêm được siết chặt bằng lực gõ, tạo nên một kết cấu vô cùng vững chắc và ổn định. Hệ thống này giảm thiểu tối đa tình trạng rung lắc, lỏng lẻo, mang lại sự an tâm tuyệt đối cho người lao động khi làm việc trên cao.
• Lắp đặt và tháo dỡ nhanh chóng: Đây là ưu điểm lớn nhất của giàn giáo nêm. Không cần sử dụng bu-lông hay ốc vít, việc lắp ghép chỉ cần thao tác cắm và gõ búa đơn giản. Điều này giúp tiết kiệm đáng kể thời gian và chi phí nhân công.
• Khả năng chịu tải lớn: Thiết kế khoa học của hệ thống giúp phân bổ tải trọng một cách đồng đều, cho phép nó chịu được tải trọng lớn hơn nhiều so với giàn giáo khung truyền thống, đặc biệt phù hợp cho các công trình đổ bê tông, đúc sàn.
• Tiết kiệm chi phí dài hạn: Mặc dù chi phí đầu tư ban đầu có thể cao hơn, nhưng nhờ tốc độ lắp đặt nhanh và độ bền cao, giàn giáo nêm giúp giảm chi phí lao động và chi phí bảo trì, mang lại hiệu quả kinh tế về lâu dài.
• Dễ dàng lưu trữ và vận chuyển: Các phụ kiện rời rạc, gọn nhẹ giúp việc lưu kho và vận chuyển trở nên đơn giản, tiết kiệm không gian và chi phí.

Nhược điểm cần cân nhắc

• Chi phí đầu tư ban đầu cao: So với giàn giáo khung, giàn giáo nêm có giá thành ban đầu cao hơn đáng kể. Điều này có thể là một rào cản đối với các dự án có ngân sách hạn hẹp.
• Yêu cầu kỹ thuật lắp đặt: Mặc dù thao tác đơn giản, việc lắp đặt vẫn yêu cầu công nhân phải tuân thủ đúng quy trình để đảm bảo sự ổn định và an toàn tối đa cho hệ thống.
• Trọng lượng: Các thành phần của giàn giáo nêm có thể nặng hơn một số hệ thống khác, đòi hỏi công nhân phải có sức khỏe tốt hoặc sử dụng các thiết bị hỗ trợ.

Đơn vị sản xuất giáo nêm chất lượng, uy tín Miền Nam

Giàn giáo nêm không chỉ là một công cụ hỗ trợ trong các công trình xây dựng hiện đại mà còn là biểu tượng của sự tiến bộ về mặt an toàn lao động. Vừa hiệu quả, vừa linh hoạt lại còn góp phần bảo vệ môi trường khiến cho giàn giáo nêm trở thành lựa chọn lý tưởng cho các dự án xây dựng trong thời đại ngày nay.

Công Ty TNHH TB XD Quang Minh Hưng là công ty chuyên cung cấp sản phẩm giàn giáo nên uy tín, chất lượng, giá rẻ được ứng dụng cho các công trình xây dựng. Với đội ngũ nhân viên giàu kinh nghiệm và tay nghề cao, chắc chắn sẽ làm cho khách hàng tin tưởng và hài lòng.

Các sản phẩm vật liệu xây dựng do công ty Quang Minh Hưng được sản xuất và phân phối đảm bảo tiêu chuẩn an toàn. Đặc biệt, Quang Minh Hưng còn hỗ trợ giao hàng toàn quốc và có các chính sách bảo hành rõ ràng, minh bạch. Hãy liên hệ ngay để được tư vấn nhanh nhất nhé!

Giải đáp thắc mắc về giàn giáo nêm

Giàn giáo nêm gồm những bộ phận nào?
Một bộ giàn nêm cơ bản gồm: cây chống đứng, thanh giằng ngang, thanh chống đà, kích tăng và mâm thao tác. Các bộ phận này kết nối bằng chốt nêm giúp hệ giáo ổn định.

Kích thước tiêu chuẩn của giáo nêm là bao nhiêu?

• Cây chống đứng: 1m – 3m

• Giằng ngang: 0,6m – 1,5m

• Thanh chống đà: 1,2m

Các thông số có thể thay đổi tùy nhu cầu công trình.

Giàn nêm khác gì so với giàn giáo khung?

• Giàn giáo khung: phù hợp thi công ngoài trời, bao che công trình.

• Giàn nêm: chuyên dùng để chống sàn, chịu lực lớn, dễ mở rộng hệ thống.

Xem thêm: Điểm khác biệt giữa giàn giáo nêm và giàn giáo khung.

1m² sàn cần bao nhiêu cây chống nêm?
Thông thường từ 3–4 cây chống/m² sàn, tùy theo chiều dày sàn và tải trọng. Kỹ sư thi công sẽ tính toán cụ thể cho từng công trình.

Giáo nêm có an toàn không?
Có. Giáo nêm được thiết kế bằng thép mạ kẽm hoặc sơn tĩnh điện, khả năng chịu lực cao, hạn chế rung lắc. Khi lắp đúng kỹ thuật sẽ đảm bảo an toàn tuyệt đối.
