GIẰNG CHÉO RINGLOCK

Trong kết cấu giàn giáo đĩa ringlock, nếu cây chống đứng đóng vai trò là xương sống gánh tải trọng trục dọc, thanh giằng ngang định hình bước giáo, thì giằng chéo Ringlock chính là lá chắn quyết định độ ổn định hình học của toàn bộ hệ thống. Đây là cấu kiện bắt buộc phải có để triệt tiêu hoàn toàn lực xô ngang, giúp hệ giàn giáo chịu được sức gió bão ngoài trời hoặc lực giật cực mạnh từ vòi bơm bê tông tươi. Dưới đây là thông tin chi tiết và thông số kỹ thuật của sản phẩm giằng chéo Ringlock tại kho.

Nội dung chính

1 Thông số kỹ thuật tiêu chuẩn của giằng chéo ringlock
2 Các kích thước giằng chéo ringlock phổ biến
3 Ưu điểm vượt trội của giằng chéo hệ đĩa so với giáo thông thường
4 Nguyên tắc bố trí giằng chéo ringlock an toàn trên công trường

Thông số kỹ thuật tiêu chuẩn của giằng chéo ringlock

Để đảm bảo khả năng ăn khớp tuyệt đối vào đĩa của cây chống đứng, giằng chéo Ringlock được gia công trên dây chuyền công nghệ cao với các thông số cơ khí nghiêm ngặt:

Chất liệu phôi thép: Thép ống mạ kẽm cao cấp chống rỉ sét, kháng nước xi măng ăn mòn.
Đường kính ống vách: Sử dụng ống thép $\phi 42\text{mm}$ hoặc $\phi 48\text{mm}$ tùy theo yêu cầu phân khúc tải trọng của dự án.
Độ dày vách ống: Tiêu chuẩn từ $1.8\text{mm} - 2.0\text{mm}$ .
Cấu tạo hai đầu liên kết: Được hàn chết hai đầu chốt giằng chéo dập định hình bằng thép đúc. Đầu chốt này có góc nghiêng được tính toán khoa học, đi kèm lưỡi gà để khóa chặt vào lỗ tam giác lớn trên đĩa mặt trời.

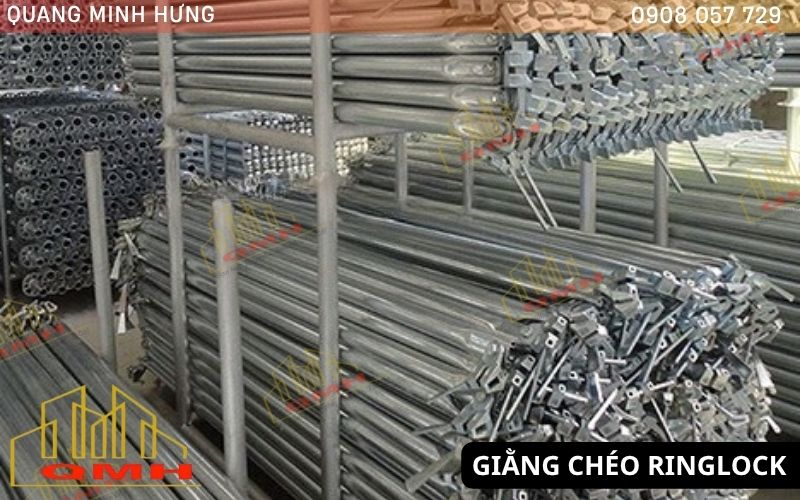

Các kích thước giằng chéo ringlock phổ biến

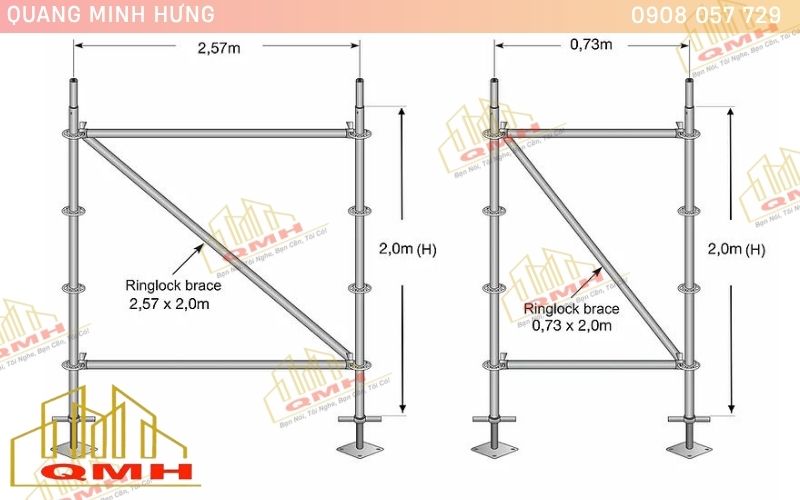

Kích thước của thanh giằng chéo không tính theo chiều dài thô mà được thiết kế khớp theo bước ô giáo hình chữ nhật (kết hợp giữa khoảng cách 2 cây đứng và khoảng cách tầng đĩa 2.0m).

Các quy cách tiêu chuẩn bao gồm:

Giằng chéo ô $1.2\text{m} \times 2.0\text{m}$ : Chiều dài thực tế thanh thép khoảng $2330\text{mm}$ . Thường dùng cho hệ giáo bao che ngoài hoặc gánh đà dầm phụ.
Giằng chéo ô $1.5\text{m} \times 2.0\text{m}$ : Chiều dài thực tế thanh thép khoảng $2500\text{mm}$ . Khổ kích thước dùng nhiều nhất cho hệ giáo chịu lực chống sàn bêtông.
Giằng chéo ô $1.0\text{m} \times 2.0\text{m}$ : Thường dùng cho các ô giáo chịu lực siêu tải hoặc các khoang giáo bo góc hẹp.

Liên hệ Quang Minh Hưng để nhận trọn bộ giàn giáo đĩa ringlock chuẩn gồm cây chống đứng, giằng ngang và chéo ringlock với nhiều kích thước cho công trình!

Ưu điểm vượt trội của giằng chéo hệ đĩa so với giáo thông thường

Khóa góc chết tuyệt đối: Nhờ cơ chế chốt nêm dẹt gõ búa, đầu giằng chéo bám khít sát sạt vào đĩa mặt trời. Kết cấu liên kết này loại bỏ $100\%$ độ rơ lắc hình học – nhược điểm cố hữu của các dòng giằng chéo liên kết bằng chốt bật của giáo chữ H.
Tốc độ lắp dựng thần tốc: Thợ lắp dựng chỉ cần đưa đầu giằng vào đĩa và thả chốt nêm, gõ nhẹ một tiếng búa là hoàn thành. Không cần tốn thời gian vặn siết bu-lông, cùm xoay thủ công rườm rà.
Tuổi thọ luân chuyển vô hạn: Đầu chốt bằng thép đúc cực kỳ lỳ lợm, chịu được quăng quật từ trên cao xuống nền bê tông mà không lo bị cong vênh, móp méo hay rụng chốt như giằng chéo giáo tiệp.

Vai trò cốt lõi của giằng chéo ringlock — Cấu tạo hệ giàn giáo đĩa ringlock

Xem thêm: Lắp Đặt Giàn Giáo Ringlock – Hướng dẫn cực chi tiết

Nguyên tắc bố trí giằng chéo ringlock an toàn trên công trường

Khi lập biện pháp thi công, kỹ sư cần lưu ý các quy tắc bố trí giằng chéo sau để hệ thống đạt hiệu suất chịu lực cao nhất:

Bố trí theo hình vảy cá hoặc hình chữ V: Giằng chéo cần được lắp liên tục từ tầng dưới cùng lên tầng trên cùng để tạo thành một hệ lưới tam giác cứng.
Mật độ lắp đặt: Đối với hệ giáo bao che, cứ cách 3 – 4 khoang giáo ngang phải có 1 khoang được lắp giằng chéo suốt chiều cao. Đối với hệ giáo chống sàn chịu lực nặng, mật độ giằng chéo có thể tăng lên đan xen liên tục ở các trục biên chịu lực xô hông.

Giằng chéo Ringlock chính là mảnh ghép hoàn hảo để hoàn thiện độ an toàn cho một hệ giàn giáo đĩa tiêu chuẩn. Việc lựa chọn đúng kích thước, độ dày vách ống và chất lượng đầu đúc liên kết sẽ giúp nhà thầu an tâm tuyệt đối khi thi công các sàn bê tông khối lớn, bảo vệ tính mạng cho anh em thợ thầu làm việc trên cao.
