Các loại Giàn Giáo Chống Sàn phổ biến hiện nay

Trong kỹ thuật đổ bê tông sàn, dầm, đà kiềng, hệ thống chống sàn được ví như “bộ xương đỡ” quyết định sự thành bại và an toàn của toàn bộ công trình. Một mặt sàn dày hàng chục mét khối bê tông tươi kèm thép chịu lực có trọng lượng lên đến hàng chục, hàng trăm tấn. Do đó, việc lựa chọn đúng hệ giáo chống sàn phù hợp với khẩu độ và tải trọng là bài toán sống còn của mọi nhà thầu.

Mỗi loại giàn giáo chống sàn đều sở hữu cấu tạo cơ học và khả năng phân phối tải trọng riêng biệt, phù hợp cho từng quy mô công trình từ nhà phố dân dụng đến đại dự án cao tầng. Dưới đây là các loại giàn giáo chống sàn phổ biến hiện nay đang thống trị các công trường xây dựng, được phân tích chi tiết từ năng lực chịu lực đến tính kinh tế.

Giàn giáo nêm – “Vua chống sàn” phân khúc nhà phố và cao ốc tầm trung

Hiện nay, khi nhắc đến hạng mục chống sàn chịu lực, giàn giáo nêm chính là cái tên được các nhà thầu lựa chọn đầu tiên nhờ sự cân bằng tuyệt hảo giữa khả năng chịu tải và chi phí đầu tư.

Cấu tạo cốt lõi

Cấu tạo hệ giáo nêm gồm các cây chống đứng bằng ống thép D49 có hàn các tai nêm (vòng tròn hoặc dẹt) dọc thân, kết hợp với các thanh giằng ngang D42 đầu bửng để khóa cứng các chân giáo lại với nhau.

Ưu điểm vượt trội trong chống sàn

• Khả năng chịu tải cực lớn: Khác với giáo khung, giáo nêm liên kết các cây chống đứng thành một hệ thống ma trận vuông vức. Các thanh giằng ngang giúp thu ngắn chiều dài tự do của cây đứng, tăng khả năng chống oằn (chống cong) lên gấp nhiều lần.

• Tốc độ thi công thần tốc: Thợ chỉ cần dựng cây đứng, gài thanh giằng và dùng búa gõ nhẹ vào chốt nêm là hệ thống tự động khóa chặt, tiết kiệm đến 50% thời gian lắp dỡ so với hệ giáo cũ.

Giàn giáo đĩa (Ringlock) – Tiêu chuẩn an toàn tuyệt đối cho siêu dự án

Được cải tiến từ giàn giáo nêm, giàn giáo đĩa Ringlock hiện là hệ giàn giáo chống sàn cao cấp nhất, là tấm vé thông hành bắt buộc tại các công trình có vốn đầu tư lớn, trung tâm thương mại hoặc các tòa nhà chọc trời.

Cấu tạo cốt lõi

Điểm nhấn nằm ở các mâm đĩa tròn (8 lỗ) được hàn cố định trên cây chống đứng và đầu thanh giằng được thiết kế chốt nêm hình đuôi cá. Khi sỏ chốt qua mâm đĩa, mối liên kết này tạo thành một khớp khóa cứng “bất động”.

Ưu điểm vượt trội trong chống sàn

• Độ bền nén vô địch: Khớp liên kết của giáo đĩa cực kỳ khít khao, triệt tiêu hoàn toàn các rung động ngang từ máy đầm dùi hay áp lực vòi bơm bê tông tươi.

• Linh hoạt bo góc: Mâm đĩa 8 lỗ cho phép các thanh giằng kết nối ở nhiều góc độ khác nhau, dễ dàng xử lý các mặt sàn có hình thù phức tạp, bo tròn hoặc dầm xéo góc.

Cây chống tăng – Giải pháp cơ động cho không gian hẹp

Nếu công trình của bạn có diện tích mặt sàn nhỏ, hoặc cần dặm vá, chống đỡ bổ sung cho các vị trí dầm, đà kiềng độc lập, cây chống tăng chính là trợ thủ đắc lực.

Cấu tạo cốt lõi

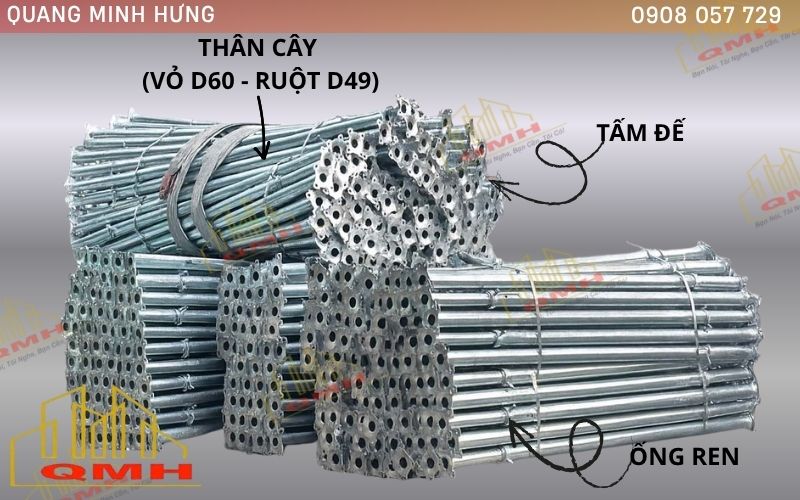

Cấu tạo cây chống tăng gồm hai lớp ống thép lồng vào nhau (ống vỏ ngoài D60 và ống ruột trong D49). Cao độ được điều chỉnh linh hoạt thông qua một bộ ống ren vặn dập thủy lực trên thân.

Ưu điểm vượt trội trong chống sàn

• Chiếm cực ít diện tích đáy: Cây chống đứng độc lập, không có hệ thống giằng ngang cồng kềnh đi kèm, cực kỳ thích hợp cho các không gian hẹp như hộp gen kỹ thuật, lối đi nhỏ, chống vách hầm.

• May đo cao độ chính xác: Bộ ren cho phép căn chỉnh chiều cao chuẩn xác đến từng milimét để tỳ chặt vào hệ xà gồ đỡ mâm cốp pha.

Giàn giáo khung – Sự tận dụng mang tính kinh tế

Trước khi giáo nêm và giáo đĩa ra đời, giàn giáo khung 1m7 truyền thống là thiết bị cáng đáng luôn cả hai nhiệm vụ: vừa bao che ngoại thất vừa chống sàn.

Tuy nhiên, ngày nay, các chuyên gia kỹ thuật khuyến cáo KHÔNG NÊN dùng giáo khung làm hệ chịu lực chính cho các mặt sàn bê tông, vì liên kết thanh chéo của giáo khung khá lỏng lẻo, dễ bị hiện tượng “say sóng”, rơ khớp khi đổ tải trọng động.

Bảng so sánh các loại giàn giáo chống sàn hiện nay

Xem thêm: Cấu Tạo Giàn Giáo Khung, Nêm, Ringlock – Khác Nhau Ở Điểm Nào?

Mua giàn giáo chống sàn đạt chuẩn chất lượng tại Quang Minh Hưng

Một hệ giàn giáo chống sàn an toàn bắt buộc phải được sản xuất từ phôi thép chính phẩm và xử lý cơ khí chính xác. Tại Quang Minh Hưng, chúng tôi tự hào cung ứng đồng bộ các hệ giáo nêm, giáo đĩa, cây chống tăng mạ kẽm chất lượng cao:

1. Thép dày đúng li, đúng ký: Nói không với thép gầy, thép cán mỏng hàng chợ. Toàn bộ ống đứng, ống giằng đều đạt độ dày tiêu chuẩn từ 1.8mm – 2.0mm.

2. Mối hàn CO2 (Hàn MAG) bám dính tuyệt đối: Các tai nêm, mâm đĩa hay bộ ống ren đều được hàn bằng công nghệ robot tự động, ngấu sâu, bao va đập mạnh bằng búa đại tại công trường.

3. Đầy đủ chứng chỉ kiểm định: Sản phẩm luôn được thử tải thực tế và cấp chứng nhận an toàn từ trung tâm kiểm định Quatest 3 trước khi bàn giao cho nhà thầu.

Để chọn giàn giáo chống sàn vừa chắc vừa tiết kiệm, công thức tối ưu nhất hiện nay cho các nhà thầu dân dụng là sử dụng giáo nêm làm hệ chống sàn chủ lực, kết hợp với cây chống tăng đơn để xử lý các vị trí dầm biên, đà kiềng. Sự kết hợp này vừa đảm bảo sàn phẳng đẹp tuyệt đối, vừa tối ưu hóa được chi phí nhân công và vật tư.

Bạn đang chuẩn bị đổ sàn bê tông cho công trình mới và cần bóc tách khối lượng, lên phương án bố trí hệ giáo nêm hay giáo đĩa an toàn nhất? Liên hệ ngay với Quang Minh Hưng để nhận tư vấn kỹ thuật và báo giá gốc tại xưởng hôm nay nhé!
