Trong hệ thống giàn giáo xây dựng, cây chống tăng được ví như những trụ cột chịu lực trực tiếp cho toàn bộ lớp sàn bê tông phía trên. Tuy nhiên, ít nhà thầu để ý rằng sự phối hợp nhịp nhàng giữa vỏ và ruột cây chống tăng mới là yếu tố quyết định đến tuổi thọ và độ an toàn của thiết bị. Việc hiểu rõ cấu tạo lồng vào nhau của hai bộ phận này sẽ giúp bạn đánh giá chính xác khả năng chịu tải và thời gian khấu hao của sản phẩm.
Nội dung chính

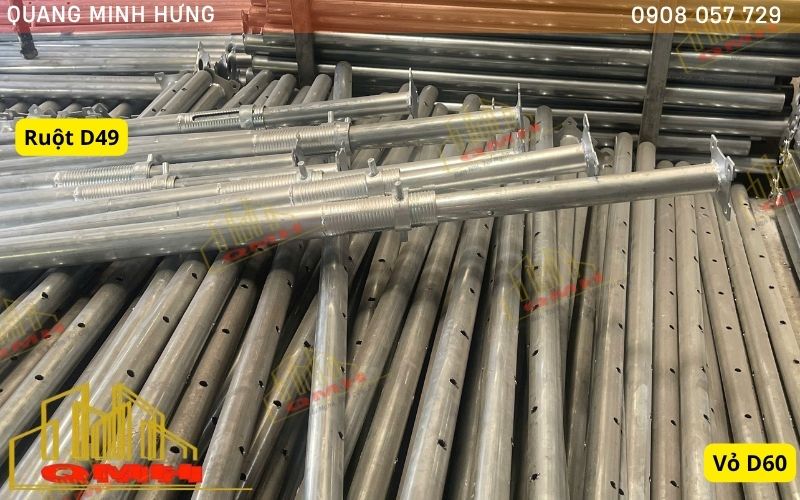

Cấu tạo đặc thù của vỏ và ruột cây chống tăng
Một cây chống tiêu chuẩn luôn bao gồm hai ống thép lồng vào nhau, cho phép điều chỉnh chiều cao linh hoạt thông qua hệ thống chốt pin và bộ ren tăng giảm.
Vỏ cây chống tăng (Ống ngoài)
Vỏ ngoài là bộ phận chịu lực chính và đóng vai trò là bệ đỡ cho toàn bộ hệ thống:
-
Kích thước tiêu chuẩn: Thường sử dụng ống thép Phi 60 (D60) để tạo không gian rộng rãi cho ống ruột bên trong trượt lên xuống.
-
Độ dày vật liệu: Để đảm bảo độ bền, vỏ ống thường dày từ 1.8mm đến 2.0mm. Nếu vỏ quá mỏng, cây chống rất dễ bị móp méo khi va chạm mạnh tại công trường.
-
Bộ điều khiển chiều cao: Phần đầu vỏ ngoài được hàn bộ ống ren (ống răng) dài khoảng 200mm, nơi con tán sẽ di chuyển để tinh chỉnh chiều cao sàn.
Ruột cây chống tăng (Ống trong)
Đây là phần trực tiếp tiếp xúc với hệ xà gồ hoặc kích tăng đầu để đỡ cốp pha:
-
Kích thước tiêu chuẩn: Sử dụng ống thép Phi 49 (D49) để có thể lồng khít vào vỏ D60 mà không gây ra độ rơ lắc quá lớn.
-
Hệ thống lỗ chốt: Dọc thân ruột cây chống tăng được đục nhiều lỗ đồng tâm cách nhau khoảng 10-15cm. Các lỗ này dùng để xỏ chốt pin, giúp cố định chiều cao ở mức thô.
-
Khả năng chịu nén: Do phải chịu lực nén từ trên xuống, ruột ống cần làm từ thép chính phẩm để tránh hiện tượng gãy gập khi cây chống đạt độ cao tối đa.
Xem thêm: Tìm hiểu về kích thước cây chống tăng giàn giáo an toàn

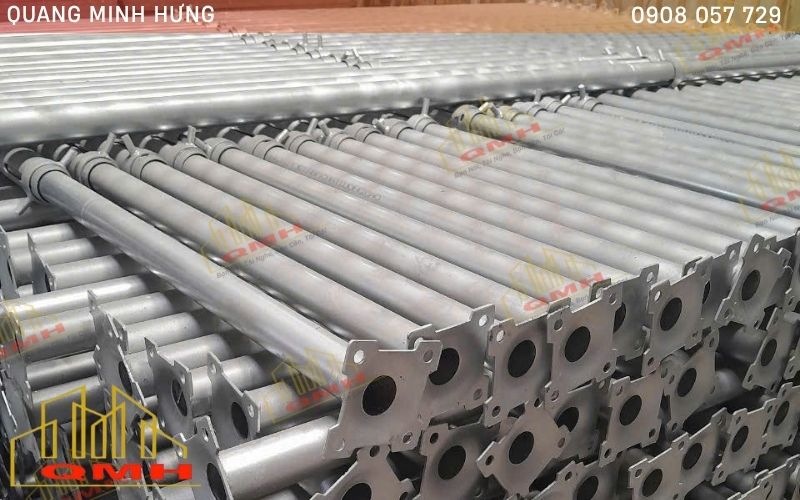

Mối liên hệ giữa vỏ và ruột đến độ bền thiết bị
Độ bền của cây chống tăng không chỉ nằm ở độ dày của thép mà còn ở sự tương thích kỹ thuật giữa hai bộ phận lồng nhau này.
Khoảng cách lồng ghép an toàn
Khi kéo dài cây chống đến mức tối đa, phần vỏ và ruột cây chống tăng phải còn giữ lại một khoảng lồng ghép đủ lớn:
-
Chống vặn xoắn: Khoảng lồng nhau tối thiểu từ 20cm – 30cm giúp giữ cho cây chống luôn thẳng đứng, không bị cong võng tại điểm nối khi chịu tải nặng.
-
Giảm áp lực lên chốt pin: Sự liên kết chặt chẽ giữa ống D49 và D60 giúp chia sẻ lực tải, tránh việc toàn bộ trọng lượng bê tông dồn hết vào một chiếc chốt pin mỏng manh.
Chất lượng bộ ren và con tán điều khiển
Bộ phận kết nối giữa vỏ và ruột cây chống tăng chính là bộ ống ren, nơi tập trung ứng suất cực cao:
-
Ren cán sâu: Nên chọn loại ren được cán sâu vào thân ống để con tán bám chắc hơn, ngăn chặn hiện tượng trượt ren dẫn đến sập sàn.
-
Con tán đúc gang: Sử dụng con tán bằng gang cầu pha thép giúp chịu được va đập của búa sắt khi điều chỉnh chiều cao mà không bị nứt vỡ.
-
Xử lý bề mặt: Vỏ và ruột nếu được mạ kẽm nhúng nóng sẽ ngăn chặn rỉ sét len lỏi vào khe hở giữa hai ống, giúp việc điều chỉnh luôn trơn tru sau nhiều năm sử dụng.
Xem thêm: 3 Tiêu Chí Giúp Nhận Biết Cây Chống Tăng Chất Lượng Cao
Lưu ý khi lựa chọn để tối ưu hóa tuổi thọ cây chống
Để sở hữu những cây chống bền bỉ qua hàng chục công trình, bạn cần chú ý đến các thông số kỹ thuật thực tế thay vì chỉ nhìn vào giá thành:
-
Kiểm tra trọng lượng thực tế: Một cây chống 3.5m loại dày 2mm thường nặng từ 10kg – 10.5kg. Trọng lượng càng đạt chuẩn thì thép càng chắc chắn.
-
Độ dày thép đồng nhất: Đảm bảo cả vỏ và ruột cây chống tăng đều có độ dày tương đương nhau (ví dụ cùng 2mm) để tạo ra sự đồng bộ về khả năng chịu lực.
-
Chất lượng mối hàn đế: Bản mã ở hai đầu ống phải được hàn kín và chắc chắn bằng công nghệ hàn CO2 để tránh hiện tượng rụng đế khi gặp chấn động mạnh.
Sự kết hợp hoàn hảo giữa vỏ và ruột cây chống tăng chính là chìa khóa tạo nên sức mạnh cho hệ thống chống đỡ sàn bê tông. Việc đầu tư vào những sản phẩm có thông số kỹ thuật chuẩn sẽ giúp bạn yên tâm tuyệt đối về độ an toàn và tiết kiệm chi phí thay mới về lâu dài. Tại Quang Minh Hưng, chúng tôi cam kết cung cấp các dòng cây chống với độ dày và lớp phủ mạ kẽm đạt tiêu chuẩn cao nhất.
