Trong thi công bê tông, giàn giáo coppha đóng vai trò cực kỳ quan trọng khi vừa là hệ thống nâng đỡ chịu lực, vừa quyết định độ chính xác của kết cấu. Một hệ giáo cốp pha đạt chuẩn giúp công trình an toàn hơn, bề mặt bê tông đẹp hơn và rút ngắn đáng kể tiến độ thi công. Để tránh sai sót trong lắp dựng, thi công, dưới đây là hướng dẫn tổng hợp đầy đủ nhất về các thành phần bắt buộc của một hệ giàn giáo – cốp pha tiêu chuẩn.
Nội dung chính

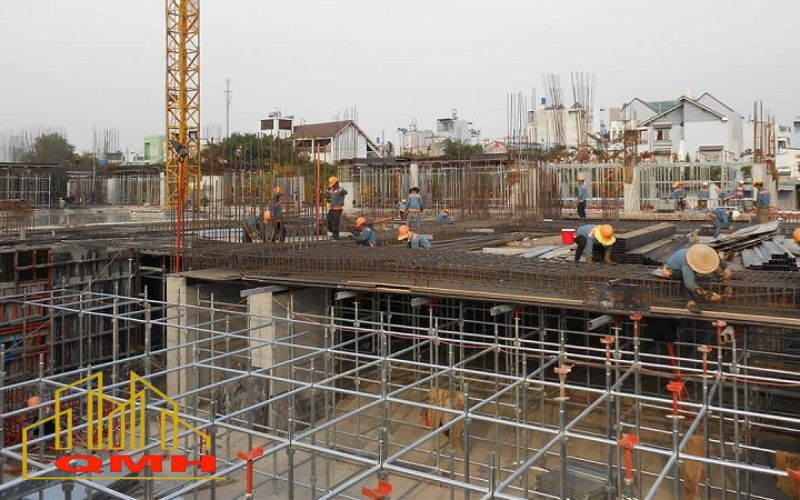

Giàn giáo coppha là gì?
Giàn giáo coppha là tổ hợp thiết bị bao gồm hệ giàn giáo chống đỡ và hệ cốp pha định hình bê tông. Chức năng chính của nó là:
-
Chống đỡ tải trọng bê tông tươi và lực rung trong quá trình đổ.
-
Giữ đúng kích thước thiết kế của sàn, dầm, cột, vách.
-
Tạo mặt bằng thao tác an toàn cho công nhân.
Trong xây dựng hiện đại, các công trình càng lớn thì yêu cầu về hệ giáo cốp pha càng khắt khe, đòi hỏi vật tư đạt chuẩn, liên kết chắc chắn và khả năng chịu tải cao.
Một hệ giàn giáo coppha tiêu chuẩn cần những gì?
Dưới đây là bộ cấu kiện đầy đủ nhất để tạo nên một hệ giáo cốp pha chuẩn kỹ thuật theo tiêu chuẩn thi công hiện hành.

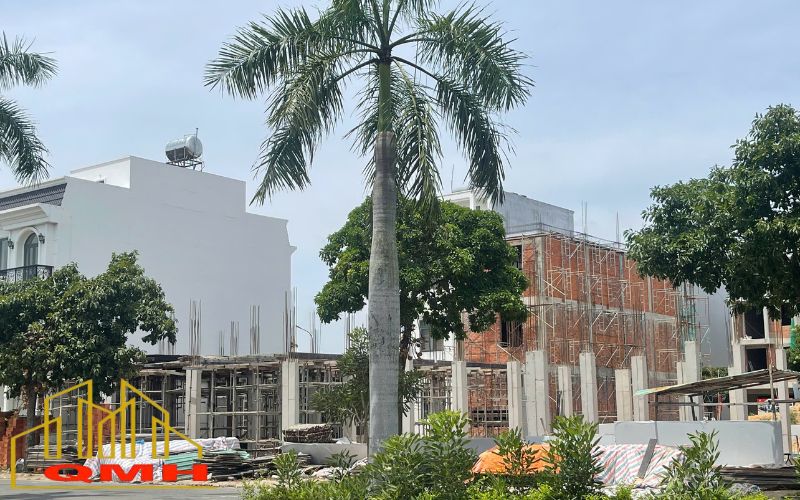

Khung giàn giáo hoặc giáo nêm
Đây là phần chịu lực chính và đóng vai trò khung xương của cả hệ thống.
Khung giàn giáo tiêu chuẩn:
-
Loại 1m7, 1m5, 1m2, 1m hoặc 0.9m.
-
Ống thép D42, dày 1.8–2.0mm.
Giáo nêm (giáo Vietform):
-
Chống đứng D49 chịu lực chính.
-
Tai giằng, chốt nêm D42 tạo liên kết.
Yêu cầu kỹ thuật:
-
Mối hàn đều, không nứt.
-
Bề mặt mạ kẽm hoặc sơn chống gỉ.
-
Lắp dựng phải thẳng đứng tuyệt đối.

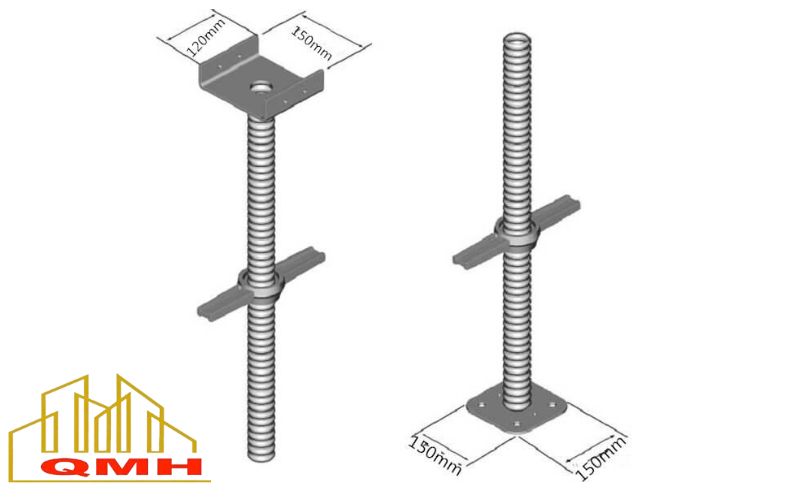

Kích chân – kích đầu U
Dùng để căn chỉnh cao độ và tạo mặt phẳng chuẩn trước khi đặt đà.
-
Kích chân: nâng ±20cm để chỉnh độ nghiêng mặt sàn.
-
Kích đầu U: đỡ đà ngang, đà dọc hoặc đầu thanh nêm.
Tiêu chuẩn:
-
Ren kích liền mạch, không mẻ.
-
Đế kích ≥150×150mm, dày ≥3mm để chống lún.

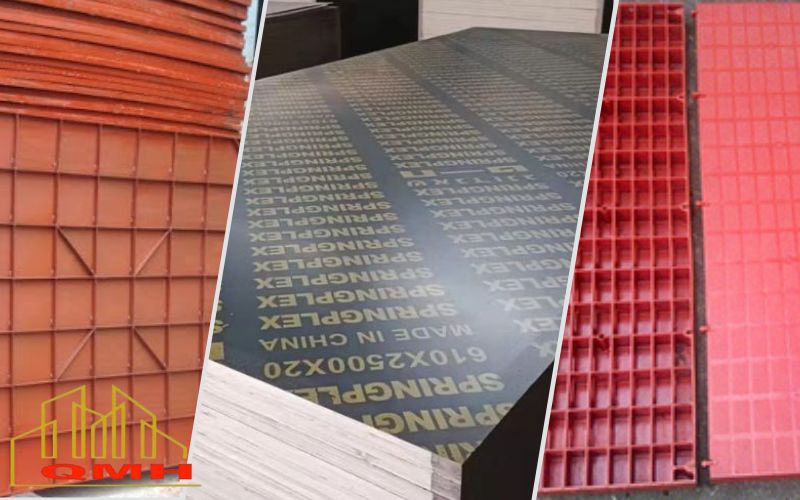

Cốp pha (ván khuôn)
Phần tiếp xúc trực tiếp với bê tông, quyết định độ phẳng – độ mịn của bề mặt.
Các loại ván khuôn sử dụng phổ biến:
-
Cốp pha phủ phim: nhẹ, chống dính tốt, tái sử dụng 6–8 lần.
-
Cốp pha thép: bền, hạn chế biến dạng, thích hợp thi công nhiều lần.
-
Cốp pha nhựa: nhẹ, sạch, ít cong vênh.
Chống đà và chống consol
Dùng ở các vị trí mép sàn, ban công, dầm biên hoặc khu vực nhô ra. Các thanh chống đà giữ vai trò rất quan trọng trong thi công dầm biên vì đây là vị trí dễ lún và chịu tải lệch.

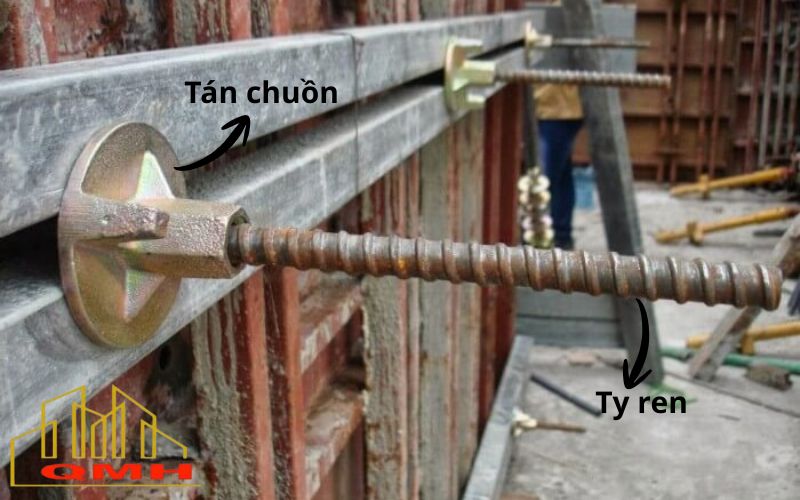

Ty ren – Bát chuồn (Phụ kiện siết coppha)
Ty ren và bát chuồn là phụ kiện không thể thiếu trong hệ giáo cốp pha, đặc biệt khi thi công dầm – cột – vách chịu áp lực lớn từ bê tông tươi.
-
Giữ hai mảng cốp pha không bị bung rộng trong lúc đầm rung bê tông.
-
Tạo hình kích thước dầm, cột, vách đúng theo bản vẽ.
-
Tăng độ cứng, chống biến dạng cốp pha khi áp lực bê tông tăng đột ngột.
Quy cách kỹ thuật:
-
Ty ren: đường kính 16 – 17 – 24 mm tùy tải trọng.
-
Bát chuồn: gang hoặc thép đúc, ren ăn khớp chắc chắn, không sứt mẻ.
-
Ống nhựa chụp ty (ống gen): tạo lớp đệm và giúp tái sử dụng ty.
Tiêu chuẩn an toàn khi lắp dựng giàn giáo coppha
Dù vật tư đạt chuẩn nhưng lắp dựng sai kỹ thuật vẫn gây nguy hiểm. Dưới đây là các yêu cầu quan trọng nhất:
Yêu cầu kỹ thuật
-
Hệ giáo phải chịu được tải bản thân + tải bê tông + tải thi công.
-
Các mối nối, chốt khóa phải chắc chắn.
-
Tuyệt đối không dùng giáo móp, hàn vá, rỉ sét nặng.
Quy trình lắp dựng an toàn
-
Lắp kích chân → căn phẳng mặt nền.
-
Dựng khung giáo/giáo nêm → liên kết ngay giằng chéo/ngang.
-
Lắp đà dọc – đà ngang → căng chỉnh.
-
Trải cốp pha kín → chống võng.
-
Kiểm tra toàn bộ hệ giáo trước khi đổ bê tông.
Một hệ giàn giáo coppha tiêu chuẩn không chỉ bao gồm vài bộ khung và ván khuôn, mà là một hệ đồng bộ gồm khung – kích – đà – cốp pha – giằng – chống consol – neo an toàn. Việc chọn đúng vật tư và lắp dựng theo đúng kỹ thuật giúp giảm nguy cơ sập đổ, tăng chất lượng bê tông và tối ưu chi phí thi công.
