Giáo đĩa là bộ phận trung tâm, đóng vai trò then chốt trong hệ thống giàn giáo Ringlock. Đây là nơi các thanh giằng ngang, thanh giằng chéo và thanh chống xiên được kết nối với cây chống đứng. Sự khác biệt giữa Giáo Đĩa 4 Lỗ và 8 Lỗ nằm ở khả năng kết nối và phạm vi ứng dụng, ảnh hưởng trực tiếp đến tính linh hoạt, tốc độ lắp đặt và khả năng chịu tải của toàn bộ hệ thống giàn giáo.
Việc hiểu rõ sự khác biệt giữa hai loại giáo đĩa này giúp nhà thầu lựa chọn vật tư phù hợp với yêu cầu cụ thể của từng loại công trình, từ kết cấu đơn giản đến các công trình có hình dạng phức tạp.
Nội dung chính
Phân tích cấu tạo và khả năng kết nối
Sự khác biệt rõ ràng nhất giữa hai loại giáo đĩa này nằm ở số lượng và cách bố trí các lỗ kết nối.

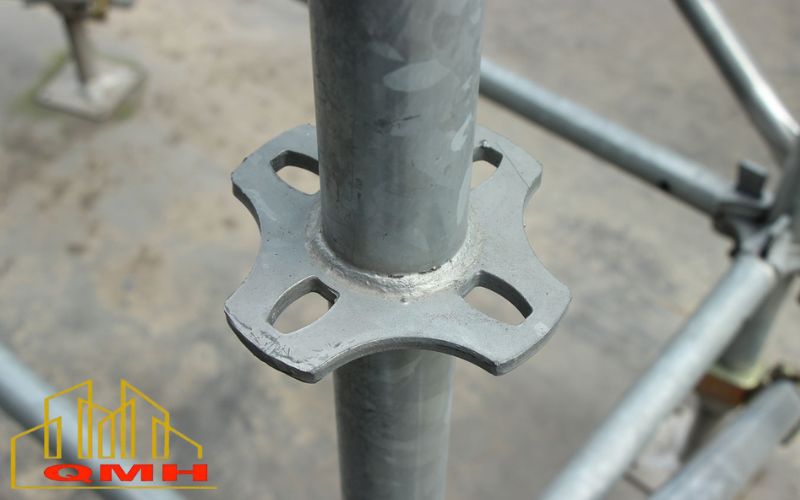

Giáo Đĩa 4 Lỗ
Giáo đĩa 4 lỗ là loại cơ bản, thường được sử dụng cho các liên kết chính và truyền tải trọng lớn theo phương vuông góc.
- Cấu tạo: Bao gồm 4 lỗ hình chữ nhật hoặc hình vòng cung, được bố trí vuông góc với nhau.
- Khả năng kết nối: Chỉ cho phép kết nối các thanh giằng ngang và giằng chéo với góc 90 độ và 180 độ.
- Ứng dụng: Thường dùng cho các cấu trúc giàn giáo đơn giản, thẳng hàng, vuông góc hoặc các hệ thống giàn giáo chống đỡ cốp pha sàn dầm thông thường, nơi mà sự ổn định và khả năng chịu lực nén dọc trục là ưu tiên hàng đầu.
- Đặc điểm: Do có ít lỗ kết nối, giáo đĩa 4 lỗ thường có bề mặt tiếp xúc và độ dày lớn hơn tại các khu vực không có lỗ, có thể mang lại độ cứng cục bộ cao hơn một chút tại các liên kết chính.
=>>> Xem thêm: Giàn giáo ringlock là gì? Cấu tạo và ứng dụng của nó trong xây dựng
Giáo Đĩa 8 Lỗ
Giáo đĩa 8 lỗ là loại đa năng hơn, tăng cường tính linh hoạt cho việc lắp đặt giàn giáo tại các khu vực phức tạp.
- Cấu tạo: Bao gồm 8 lỗ, trong đó có 4 lỗ hình vòng cung lớn bố trí vuông góc và 4 lỗ nhỏ hơn bố trí chéo xen kẽ.
- Khả năng kết nối: Cho phép kết nối tối đa 8 thanh giằng/thanh chống với các góc 45, 90, 135 và 180 độ.
- Ứng dụng: Giáo đĩa 8 lỗ là lựa chọn bắt buộc cho các công trình có kết cấu tròn, cong, hoặc hình dạng đặc biệt (như bồn chứa, silo, tháp, hoặc các góc nghiêng). Nó cũng được sử dụng để lắp đặt các thanh chống xiên tại các góc 45 độ để tăng cường độ cứng.
- Đặc điểm: Tăng cường sự linh hoạt và khả năng tạo hình, nhưng chi phí sản xuất thường cao hơn và có thể giảm nhẹ độ cứng cục bộ do nhiều lỗ cắt trên đĩa.
=>>> Xem thêm: Lắp đặt giàn giáo ringlock – Hướng dẫn chi tiết
So sánh về độ cứng vững và hiệu quả kinh tế
Sự lựa chọn giữa Giáo Đĩa 4 Lỗ và 8 Lỗ không chỉ là vấn đề kỹ thuật mà còn liên quan đến hiệu quả kinh tế và mức độ phức tạp của dự án.
Khả năng chịu lực và độ cứng
Về mặt lý thuyết kỹ thuật, cả hai loại giáo đĩa đều được thiết kế để đáp ứng các tiêu chuẩn chịu tải cao của hệ thống Ringlock.
- Giáo Đĩa 4 Lỗ: Tối ưu hóa cho các tải trọng truyền thẳng đứng và vuông góc, do đó có thể được xem là ưu việt hơn trong việc chống đỡ cốp pha sàn dầm tiêu chuẩn, nơi mọi lực đều truyền theo phương vuông góc.
- Giáo Đĩa 8 Lỗ: Mặc dù có nhiều lỗ hơn, loại đĩa này vẫn đảm bảo khả năng chịu tải cần thiết khi các liên kết được phân bố đều. Nó cho phép phân tán tải trọng tốt hơn theo nhiều hướng khác nhau, đặc biệt quan trọng trong các kết cấu cong và tròn.
- Lưu ý: Khả năng chịu tải thực tế không bị ảnh hưởng quá nhiều bởi số lượng lỗ mà bởi chất lượng thép, độ dày đĩa, và kỹ thuật hàn gắn đĩa vào ống đứng.
=>>> Xem thêm: Giàn giáo đĩa – Đột phá trong công nghệ giàn giáo xây dựng
Hiệu quả kinh tế và tốc độ lắp đặt
Chi phí sản xuất và chi phí nhân công lắp đặt là yếu tố quan trọng khi lựa chọn vật tư.
- Giáo Đĩa 4 Lỗ: Thường có chi phí sản xuất thấp hơn một chút so với loại 8 lỗ do quá trình cắt và dập đơn giản hơn. Phù hợp cho các dự án lớn, lặp lại, cần số lượng lớn và có thiết kế hình học đơn giản.
- Giáo Đĩa 8 Lỗ: Chi phí cao hơn nhưng mang lại tính linh hoạt cao và tăng tốc độ lắp đặt tại các khu vực khó. Khả năng lắp ráp tại góc 45 độ giúp thợ thi công dễ dàng hơn nhiều so với việc phải điều chỉnh cấu kiện.
Ứng dụng cụ thể trong các loại công trình
Việc Giáo Đĩa 4 Lỗ hay 8 Lỗ được sử dụng sẽ phụ thuộc vào bản vẽ thiết kế và mục đích sử dụng chính của giàn giáo.
Công trình dân dụng và thương mại: Giáo Đĩa 4 Lỗ là lựa chọn phổ biến và tiết kiệm chi phí nhất. Nó hoàn toàn đáp ứng được yêu cầu của giàn giáo bao che và giàn giáo chống đỡ cốp pha sàn dầm cho các tòa nhà hình hộp chữ nhật thông thường.
Công trình đặc biệt (Cong, nghiêng, không gian hẹp): Giáo Đĩa 8 Lỗ là sự lựa chọn tối ưu, thậm chí là bắt buộc. Khả năng kết nối tại góc 45 độ cho phép tạo hình giàn giáo Ringlock theo đường cong của kết cấu một cách chính xác và an toàn, điển hình như bồn chứa hóa chất hoặc bể chứa nước hình tròn.
=>>> Xem thêm: Tổng quan về giàn giáo đĩa: Ưu điểm và ứng dụng trong xây dựng
Kết luận
Giáo Đĩa 4 Lỗ tối ưu hóa cho các liên kết vuông góc, mang lại hiệu quả kinh tế và độ ổn định cao cho các công trình hình hộp chữ nhật. Ngược lại, Giáo Đĩa 8 Lỗ cung cấp khả năng kết nối đa hướng vượt trội, là giải pháp kỹ thuật cần thiết cho các công trình có hình dạng phức tạp hoặc cong. Nhà thầu cần căn cứ vào hình học của công trình để đưa ra lựa chọn phù hợp nhất, đảm bảo tính an toàn, linh hoạt, và hiệu quả chi phí cho hệ thống giàn giáo Ringlock.
