Trong hệ thống giàn giáo chữ H, nếu khung giáo đóng vai trò là “xương sống” chịu tải trọng đứng thì thanh chéo chính là “hệ cơ” giữ cho toàn bộ cấu trúc không bị vặn xoắn hay đổ rạp. Hiểu rõ cơ chế chéo giàn giáo khung chịu lực ra sao sẽ giúp nhà thầu lắp dựng hệ thống đúng kỹ thuật, đảm bảo an toàn tuyệt đối khi thi công trên cao và kéo dài tuổi thọ cho thiết bị.
Nội dung chính

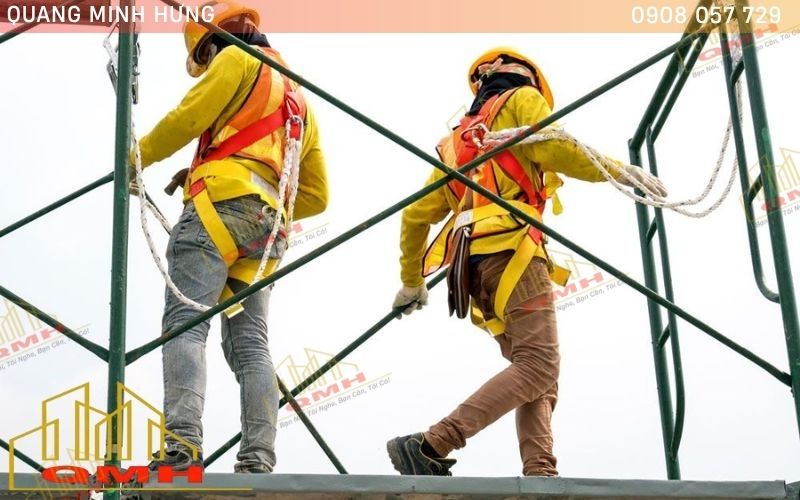

Cơ chế chéo giàn giáo khung chịu lực thực tế
Thanh chéo giàn giáo khung không trực tiếp đỡ tải trọng đè từ trên xuống như cây chống, nhưng nó lại là bộ phận quyết định khả năng đứng vững của hệ thống dưới tác động của các ngoại lực ngang.
-
Triệt tiêu lực xô ngang: Khi có gió thổi mạnh hoặc công nhân di chuyển trên sàn thao tác, hệ giáo sẽ xuất hiện lực đẩy ngang. Chéo giàn giáo sẽ truyền các lực này theo phương chéo xuống chân đế, ngăn chặn hiện tượng hệ giáo bị nghiêng hoặc đổ lật.
-
Chống vặn xoắn hình học: Một khung giáo đứng độc lập rất dễ bị biến dạng hình thoi. Khi lắp chéo vào các chốt bật, nó sẽ khóa chặt khung giáo thành một hệ tam giác vững chắc – hình khối có tính ổn định cao nhất trong kết cấu xây dựng.
-
Phân bổ đều tải trọng: Chéo giàn giáo khung chịu lực bằng cách liên kết hai khung đơn lẻ thành một khối thống nhất, giúp tải trọng từ sàn bê tông được phân bổ đều lên cả bốn chân giáo, tránh tình trạng một chân chịu lực quá tải gây lún cục bộ.
Phân loại các kích thước chéo giàn giáo phổ biến
Tùy vào loại khung giáo đang sử dụng mà đơn vị thi công cần lựa chọn cặp chéo có độ dài tương ứng để đảm bảo góc nghiêng chịu lực tối ưu.
Chéo 1.96m (Dùng cho khung 1.7m và 1.53m)
Đây là loại chéo phổ biến nhất tại các công trình dân dụng và công nghiệp:
-
Thông số kỹ thuật: Độ dài thực tế 1.96m, thường làm từ ống thép Phi 21.
-
Ứng dụng: Lắp cho các khung giáo tiêu chuẩn có khoảng cách giữa hai khung là 1.6m. Chéo 1.96m giúp tạo ra độ choãi vừa đủ để hệ thống không bị rung lắc khi đứng ở độ cao lớn.
Chéo 1.71m (Dùng cho khung 1.2m và 0.9m)
Dành cho các loại khung giáo lùn hoặc giáo phụ:
-
Thông số kỹ thuật: Độ dài thực tế 1.71m.
-
Ứng dụng: Thường dùng trong các không gian hẹp hoặc tầng thấp, giúp kết nối các khung giáo nhỏ thành một hệ thống linh hoạt nhưng vẫn đảm bảo tính chịu lực ngang ổn định.
Lưu ý để chéo giàn giáo khung chịu lực tốt nhất
Độ bền và khả năng chịu lực của thanh chéo phụ thuộc rất nhiều vào chất lượng gia công và cách lắp đặt tại hiện trường.
-
Kiểm tra điểm ép sào: Phần giữa của cặp chéo thường được dập dẹp và liên kết bằng tán đinh (ép sào). Điểm này phải chắc chắn, không bị rơ lỏng để đảm bảo hai thanh chéo luôn hoạt động đồng nhất.
-
Chốt bật phải khóa chặt: Tại các điểm tiếp xúc với khung giáo, chốt bật phải còn nguyên vẹn và lò xo hoạt động tốt. Nếu chốt bị gãy, chéo giàn giáo sẽ bị tuột ra khỏi vị trí, khiến toàn bộ hệ thống mất khả năng chống đỡ ngang ngay lập tức.
-
Độ dày ống thép: Nên ưu tiên chọn chéo làm từ thép ống dày từ 1.0mm trở lên. Chéo quá mỏng dễ bị cong gập khi hệ thống gặp chấn động mạnh hoặc khi bị va chạm trong quá trình vận chuyển.
Thanh chéo có thể trông mỏng manh nhưng lại là “mắt xích” không thể thiếu để hoàn thiện bài toán an toàn. Việc sử dụng đúng loại chéo và kiểm tra kỹ các điểm tiếp xúc sẽ giúp chéo giàn giáo khung chịu lực phát huy tối đa công năng. Tại Quang Minh Hưng, chúng tôi cung cấp các loại chéo giàn giáo mạ kẽm bền bỉ, giúp hệ thống của bạn luôn vững chãi trước mọi tác động của môi trường.
