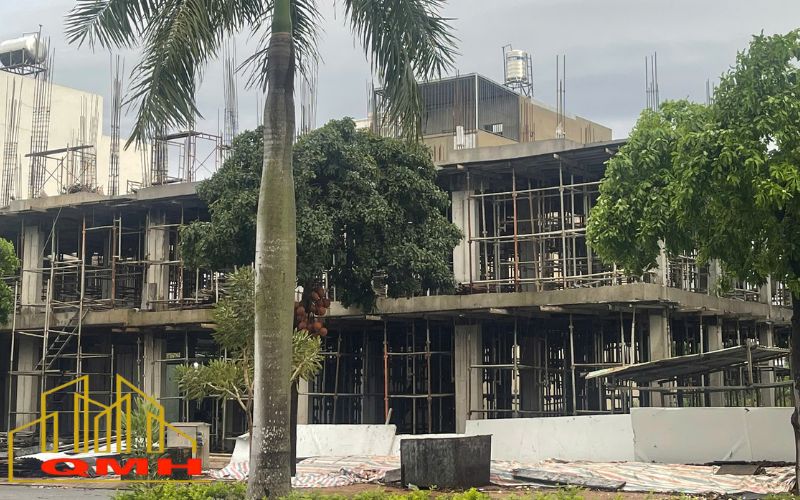

Hệ chống sàn là một thuật ngữ quan trọng trong thi công bê tông cốt thép, nhưng thường bị đánh giá thấp về tầm quan trọng. Thực chất, hệ chống sàn là toàn bộ kết cấu tạm thời được thiết lập để chống đỡ ván khuôn (coppha) và toàn bộ tải trọng của bê tông tươi cho đến khi vật liệu này đủ cường độ để tự chịu tải.
Nếu ván khuôn được ví như “khuôn mẫu”, thì hệ chống sàn chính là “lá chắn an toàn” và “bộ khung xương tạm thời”, đảm bảo sự ổn định tuyệt đối cho quá trình đổ bê tông. Một hệ chống sàn chắc chắn là điều kiện tiên quyết để đảm bảo an toàn cho công nhân và chất lượng kết cấu công trình.
Nội dung chính
Vai trò của hệ chống sàn trong xây dựng
Hệ chống sàn không chỉ là những thanh thép dựng đứng, mà nó thực hiện các nhiệm vụ sống còn tại công trường:
Đảm bảo an toàn cho công nhân: Hệ chống sàn phải chịu được áp lực đồng thời của ván khuôn, cốt thép, bê tông tươi và cả tải trọng di chuyển của công nhân cùng thiết bị. Nếu hệ thống mất ổn định hoặc sụp đổ, hậu quả về tai nạn lao động sẽ vô cùng thảm khốc.
Giữ ổn định tuyệt đối cho kết cấu bê tông: Khi bê tông còn lỏng, nó tạo ra áp lực thủy tĩnh rất lớn lên ván khuôn. Hệ chống sàn phải hấp thụ và phân tán lực này một cách đồng đều. Sự dịch chuyển dù nhỏ của hệ thống cũng có thể gây ra hiện tượng:
- Bê tông bị rò rỉ, thiếu hụt vật liệu.
- Bề mặt sàn bị biến dạng, võng, hoặc nứt sau khi đông kết.
Ảnh hưởng đến tiến độ và chất lượng: Một hệ chống sàn dễ lắp đặt, tháo dỡ nhanh và có khả năng chịu tải tốt sẽ giúp:
- Đẩy nhanh tiến độ lắp dựng ván khuôn.
- Giảm công đoạn hoàn thiện (trát vữa, mài phẳng) do bề mặt bê tông đạt độ phẳng cao.
=>>> Xem thêm: Cung cấp giàn giáo nêm chống sàn uy tín Miền Nam.
Các giải pháp hệ chống sàn phổ biến hiện nay
Tùy vào quy mô, chiều cao tầng và yêu cầu về tải trọng mà nhà thầu sẽ lựa chọn giải pháp hệ chống sàn phù hợp:
| Giải Pháp | Đặc Điểm | Ứng Dụng Tối Ưu |
| Cây Chống Tăng | Linh hoạt, dễ điều chỉnh độ cao. Là giải pháp chống đỡ đơn giản, phù hợp với các sàn có chiều cao không quá lớn. | Công trình dân dụng, nhà phố, sàn tầng trệt và lầu. |
| Giàn Giáo Khung | Hệ thống truyền thống, kết cấu bằng khung chữ H. Lắp đặt đơn giản, phù hợp cho mặt bằng rộng. | Công trình vừa và nhỏ, mặt bằng thi công không quá phức tạp. |
| Giáo Nêm | Kết cấu liên kết thông minh bằng nêm. Lắp dựng nhanh chóng, khả năng chịu tải cao hơn giàn giáo khung. | Công trình trung bình, có yêu cầu cao về tốc độ và sự ổn định. |
| Giáo Ringlock | Hệ thống hiện đại, liên kết đa chiều. An toàn nhất, tải trọng cực cao, độ bền vượt trội. | Công trình lớn, cao tầng, cầu đường, các kết cấu phức tạp. |
Hệ chống sàn đóng vai trò cực kỳ quan trọng trong việc đảm bảo an toàn, chất lượng và tiến độ thi công sàn bê tông. Việc chọn lựa và lắp đặt đúng cách giúp giảm thiểu rủi ro, tối ưu hiệu quả và tiết kiệm chi phí cho dự án của bạn.
=>>> Xem thêm: Tổng hợp 4 loại giàn giáo phổ biến được nhiều người sử dụng.
Kỹ thuật lắp dựng hệ chống sàn chuẩn xác, an toàn
Dù bạn chọn cây chống tăng hay hệ thống Giáo Nêm/Ringlock, quy trình lắp dựng phải luôn tuân thủ các bước và tiêu chuẩn kỹ thuật sau đây:
Chuẩn bị nền móng
Nền móng là điểm khởi đầu và là yếu tố quan trọng nhất quyết định độ ổn định của hệ chống sàn.
- Khu vực đặt chân chống phải được san lấp mặt bằng, loại bỏ các vật liệu mềm (bùn, đất xốp) và đầm chặt.
- Bắt buộc phải đặt các tấm lót bằng gỗ cứng hoặc bê tông dày dưới chân đế của cây chống tăng hoặc giàn giáo. Tấm lót có tác dụng phân tán tải trọng đều hơn lên mặt đất, ngăn ngừa lún sụt cục bộ.
- Dùng thước thủy chuẩn để đảm bảo tất cả các chân chống được đặt thẳng đứng và ở cùng một cao độ ngang.
=>>> Xem thêm: Các bước lắp dựng giàn giáo an toàn.
Lắp dựng và định vị chính xác
Việc dựng các cột chống đứng phải tuân thủ nghiêm ngặt bản vẽ thiết kế để đảm bảo tải trọng được truyền tải đúng cách.
- Tuân thủ khoảng cách giữa các cột chống đã được kỹ sư tính toán. Không được tự ý thay đổi khoảng cách này.
- Các cột chống phải được lắp đặt vuông góc với mặt sàn. Nếu cột bị nghiêng, khả năng chịu tải nén sẽ giảm đi đáng kể, dễ gây cong oằn.
- Thanh giằng chéo là bắt buộc. Chúng tạo ra các tam giác vững chắc, chống lại lực ngang (do gió hoặc di chuyển) và đảm bảo hệ thống không bị đổ lật.
Lưu ý: Đặc biệt đối với Giáo Nêm và Ringlock, các thanh giằng ngang và giằng chéo phải được liên kết chắc chắn tại các nút khóa.
Lắp đặt coppha và điều chỉnh
Sau khi khung chống đứng được lắp, tiến hành đặt ván khuôn và tinh chỉnh:
- Gia cố thanh đà: Đặt thanh đà lên trên đỉnh cây chống tăng (hoặc Kích U) để tạo mặt phẳng đỡ cho ván khuôn.
- Sử dụng kích tăng: Dùng bộ phận điều chỉnh ren của kích tăng để tinh chỉnh chiều cao, đảm bảo bề mặt ván khuôn đạt cao độ thiết kế và độ dốc chính xác.
- Kiểm tra độ phẳng: Sử dụng máy thủy bình hoặc máy laser để kiểm tra độ phẳng của toàn bộ bề mặt ván khuôn trước khi đặt cốt thép.
=>>> Xem thêm: Ván ép coppha là gì? Các loại ván ép thường dùng trong xây dựng.
Kiểm soát trước khi đổ bê tông
- Đảm bảo tất cả các chốt khóa, bu-lông, con tán của hệ chống sàn đã được siết chặt hoàn toàn.
- Xác nhận lượng cốt thép và vật tư trên sàn chưa vượt quá tải trọng làm việc n toàn (SWL) đã được tính toán.
- Chỉ đổ bê tông khi hệ chống sàn đã được cán bộ kỹ thuật và an toàn có thẩm quyền kiểm tra, xác nhận và cấp phép.
Những lưu ý “Chí Mạng” khi dựng hệ chống sàn
Để hệ chống sàn phát huy tối đa vai trò an toàn, cần tuân thủ nghiêm ngặt các nguyên tắc sau:
- Kiểm tra chất lượng vật tư: Chỉ sử dụng cây chống tăng và cấu kiện giàn giáo không bị gỉ sét nặng, không cong vênh, và có độ dày ống thép đạt chuẩn kỹ thuật.
- Đảm bảo nền móng vững chắc: Nền móng đặt hệ chống sàn phải được đầm nén hoặc san lấp bằng phẳng. Bắt buộc phải sử dụng tấm lót đế để phân tán tải trọng, tránh hiện tượng lún sụt cục bộ.
- Lắp dựng đúng quy cách: Cây chống tăng và cột chống đứng phải được lắp thẳng đứng và vuông góc với mặt sàn. Phải sử dụng thanh giằng chéo đầy đủ để chống lại lực ngang và tạo sự ổn định tổng thể.
- Bố trí khoảng cách hợp lý: Khoảng cách giữa các cây chống phải được tính toán chính xác theo bản vẽ kỹ thuật (thường là hoặc ), dựa trên chiều dày sàn và tải trọng vật liệu. Tuyệt đối không bố trí quá thưa.
- Kiểm tra an toàn: Toàn bộ hệ chống sàn phải được kiểm tra bởi kỹ sư an toàn trước khi đổ bê tông.
=>>> Xem thêm: Quy cách giàn giáo nêm và cách lắp đặt giàn giáo nêm hiệu quả.
Hậu quả khi dùng hệ chống sàn không đạt chuẩn
Sai sót trong lắp đặt hệ chống sàn dẫn đến hậu quả nghiêm trọng và không thể khắc phục kịp thời:
- Hệ thống có thể sụp đổ khi đang đổ bê tông hoặc ngay sau đó, gây tai nạn chết người và thiệt hại tài sản cực lớn.
- Bê tông bị võng, nứt hoặc biến dạng hình học đòi hỏi phải đục bỏ, đổ lại hoặc sửa chữa tốn kém, gây lãng phí vật tư và nhân công.
- Sự cố giàn giáo hoặc sập sàn khiến dự án phải dừng lại để điều tra và khắc phục, gây chậm trễ tiến độ nghiêm trọng, ảnh hưởng đến uy tín nhà thầu.
Kết luận
Hệ chống sàn là “lá chắn an toàn” của mọi công trình, là yếu tố không được phép thỏa hiệp về chất lượng. Để đảm bảo an toàn tuyệt đối, các nhà thầu cần: Chọn đúng giải pháp (Giáo Nêm/Ringlock cho tải trọng lớn), lắp đặt chuẩn kỹ thuật theo bản vẽ chi tiết, và chỉ sử dụng vật tư loại 1 có nguồn gốc rõ ràng, đạt tiêu chuẩn về độ dày và khả năng chịu tải.
