Trong thi công cốp pha – chống sàn, việc hiểu đúng quy cách giáo nêm giúp bạn nhận biết đâu là sản phẩm đạt chuẩn và đâu là hàng gia công kém chất lượng. Giáo nêm tiêu chuẩn phải đáp ứng chính xác về kích thước, vật liệu, độ dày ống và mối hàn để đảm bảo an toàn khi chịu tải. Nắm rõ kích thước giáo nêm tiêu chuẩn cũng giúp người dùng kiểm tra nhanh, tránh mua phải vật tư không đạt yêu cầu.
Nội dung chính

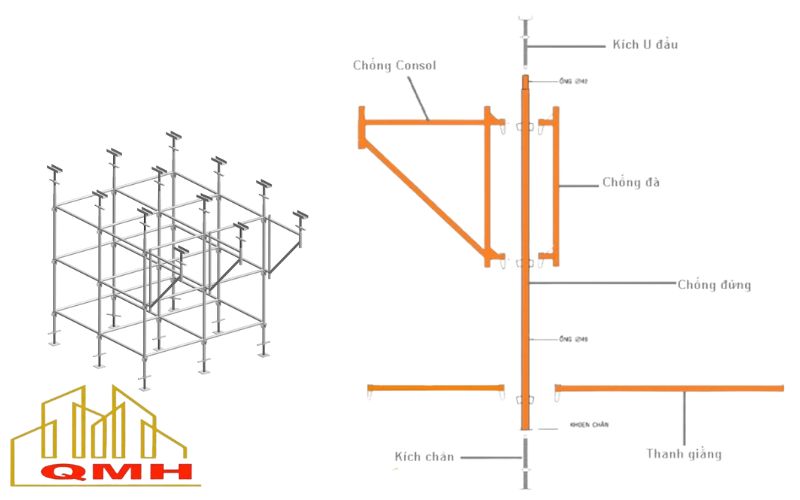

Quy cách giáo nêm tiêu chuẩn gồm những thành phần nào?
Giáo nêm bao gồm 5 bộ phận chính. Mỗi bộ phận đều có quy định rõ về kích thước và vật liệu. Đây là tiêu chí quan trọng nhất để nhận biết hệ giáo đạt chuẩn chất lượng.
Cột chống đứng D49 (Cây chống nêm)
Cột đứng là cấu kiện chịu lực chủ đạo của toàn bộ hệ giáo nêm.
Đặc điểm tiêu chuẩn:
-
Ống thép D49, độ dày phổ biến từ 1.6-2.2mm, không móp méo.
-
Hàn tai giằng theo kích thước giáo nêm tiêu chuẩn, thường cách nhau 500mm hoặc theo thiết kế riêng của mỗi nhà sản xuất.
-
Bề mặt mạ kẽm hoặc sơn chống gỉ, không rỗ bề mặt.
Thanh giằng ngang D42
Giằng ngang là cấu kiện kết nối mức theo phương ngang, giữ độ cứng và khoảng cách giữa các cột đứng.
Tiêu chuẩn:
-
Ống thép D42, dày 1.6 – 2.0mm.
-
Hai đầu hàn tai giằng, khi đưa chốt nêm vào phải khít, không rơ.
-
Chiều dài theo module chuẩn: 0.5m – 0.6m – 0.9m – 1.2m – 1.5m.
Chống đà giữa
Chống đà là bộ phận nâng đỡ trực tiếp đà chính và đà phụ khi chống sàn.
-
Thường dùng ống thép D42, thân cứng, không cong.
-
Đầu U dày ≥ 3mm, bản U rộng để ôm trọn đà, không méo, không lệch trục.

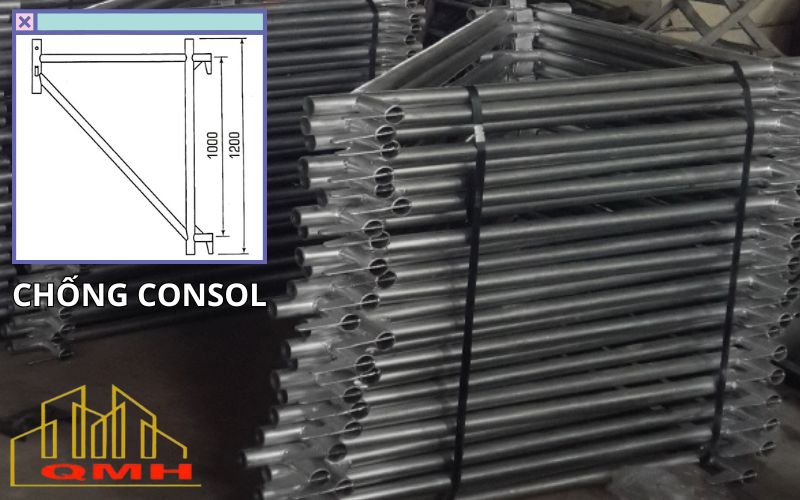

Chống Consol (Chống đà biên)
Chống consol được dùng khi chống sàn biên hoặc các khu vực không đủ mặt bằng để bố trí giáo phía dưới.
-
Khung thép chịu lực, cấu tạo chốt nêm – tai giằng tương thích với hệ giáo nêm.
-
Khả năng chịu tải lớn, dùng để treo hoặc đỡ trực tiếp từ sườn công trình.
-
Bề mặt thép dày, mối hàn chắc chắn vì đây là bộ phận chịu lực nguy hiểm.
Tấm đế và kích tăng
Là phần truyền tải xuống nền, giúp cân chỉnh hệ giáo thẳng đứng.
-
Tấm đế thép dày ≥ 3mm.
-
Kích tăng ren đều, không lệch tâm, không rơ rên.

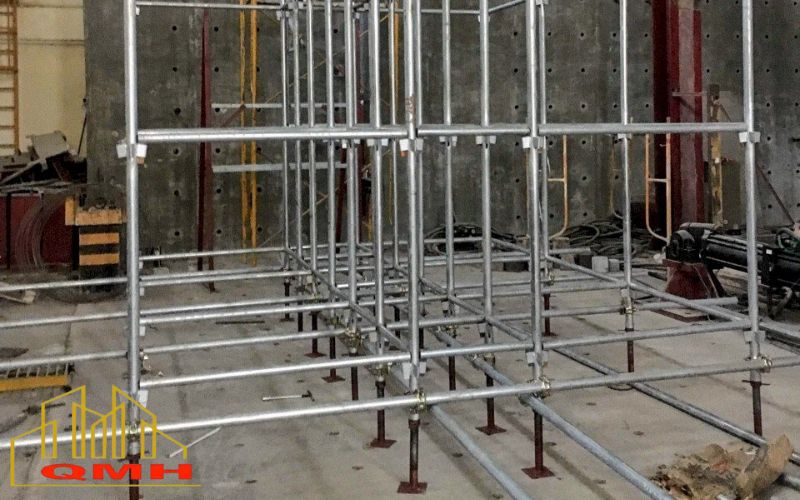

Làm sao nhận biết giáo nêm đạt chuẩn?
Mặc dù nhìn bên ngoài khá giống nhau, giáo nêm chuẩn và giáo gia công rẻ tiền lại có chất lượng rất khác. Dưới đây là cách kiểm tra nhanh nhưng hiệu quả:
Kiểm tra kích thước ống thép
-
D49 phải đúng đường kính, không lệch ly, dày thành ổn định.
-
D42 không méo, không rỗ bề mặt.
Kiểm tra tai giằng
-
Tai giằng phải được hàn vòng quanh, không hàn điểm.
-
Không nứt, không cháy cạnh, không lệch vị trí.
Kiểm tra chốt nêm
-
Đập nhẹ kiểm tra tiếng vang — hàng chuẩn có âm thanh chắc chắn.
-
Không lỏng, không cong, không lỗng lẻo.
Kiểm tra mức độ đồng bộ
-
Khi thử lắp, chốt nêm phải vào đúng vị trí, không ép mạnh hoặc không bị rơ.
-
Giằng ngang và đứng kết nối đúng module, không lệch khớp.
Vì sao quy cách giáo nêm chuẩn lại quan trọng?
Những công trình lớn đều yêu cầu tuân thủ quy cách giáo nêm để đảm bảo an toàn. Hệ giáo nêm chuẩn đem lại:
-
Độ cứng cao, chịu tải ổn định khi đổ bê tông sàn.
-
Lắp dựng nhanh, ít sai số.
-
Giảm chi phí bảo trì, hạn chế méo mó trong quá trình sử dụng.
-
An toàn tuyệt đối, giảm rủi ro sập hệ giáo.
Hiểu đúng quy cách giáo nêm và nắm rõ kích thước giáo nêm tiêu chuẩn giúp bạn dễ dàng kiểm tra chất lượng vật tư trước khi đưa vào thi công. Một hệ giáo nêm đạt chuẩn không chỉ giúp thi công an toàn mà còn rút ngắn tiến độ và tối ưu chi phí.
