Giàn giáo nêm là hệ giàn giáo chống đỡ được sử dụng phổ biến trong thi công sàn, dầm, cột và các hạng mục bê tông. Để hệ giáo làm việc đúng với thiết kế, không chỉ cần quan tâm đến chiều cao hay kích thước mà còn phải kiểm tra đường kính ống, độ dày thép, cấu tạo liên kết, quy cách từng bộ phận và chất lượng gia công.
Vậy thông số kỹ thuật giáo nêm gồm những gì? Bài viết dưới đây tổng hợp các thông số quan trọng của cây chống, thanh giằng, chống đà, chống consol và các phụ kiện liên quan, giúp bạn dễ dàng đối chiếu khi mua hoặc nghiệm thu vật tư.
Thông số kỹ thuật giáo nêm chuẩn nhất

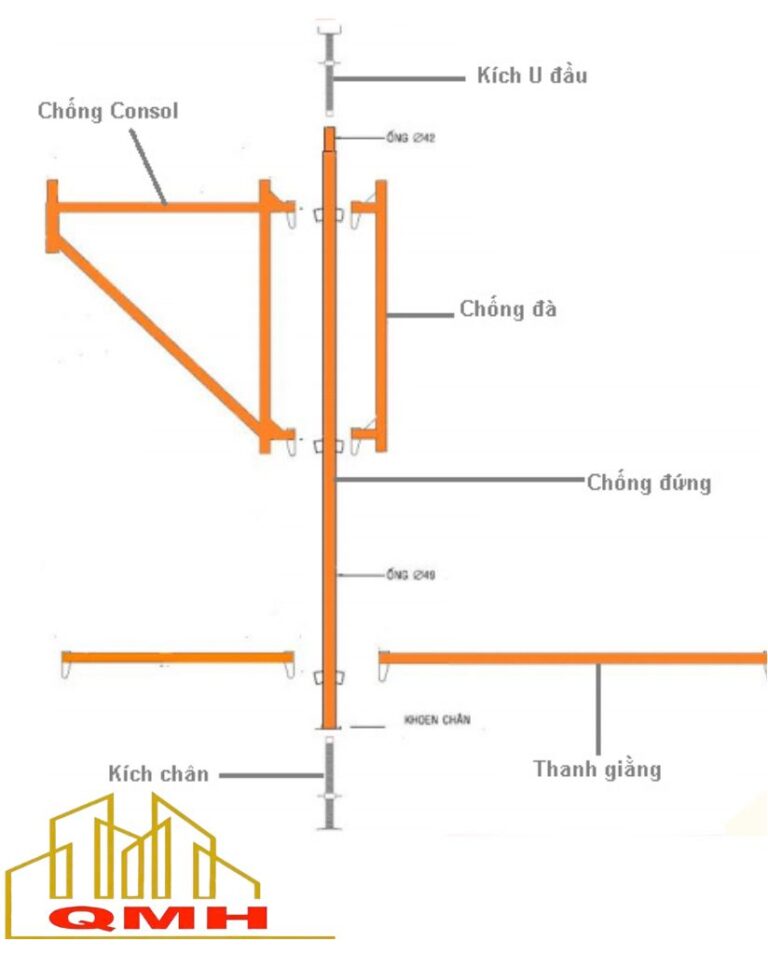

Hệ thống giáo nêm chuẩn được thiết kế với các thông số kỹ thuật giáo nêm tối ưu nhất để đảm bảo hiệu suất và độ bền cao trong quá trình sử dụng. Dưới đây là thông số kỹ thuật của các thành phần chính trong hệ thống giáo nêm:

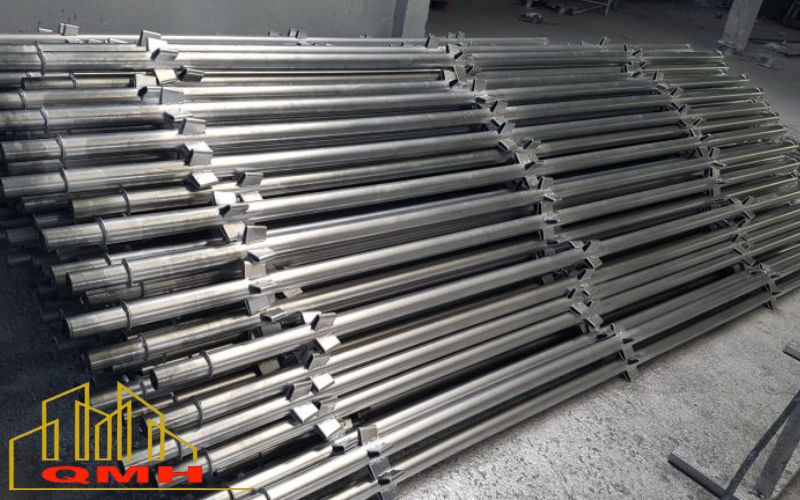

Quy cách cây chống đứng giáo nêm
Cây chống đứng là bộ phận chịu lực chính theo phương thẳng đứng trong hệ giáo nêm. Trên thân cây được bố trí các tai giằng để liên kết với thanh giằng ngang và tạo thành các ô giáo.
Cây chống nêm thường sử dụng ống D49, với độ dày phổ biến khoảng 1,6–2,0 ly. Các chiều dài thường gặp gồm 1m, 1,5m, 2m, 2,5m và 3m.
Một số quy cách cần kiểm tra:
- Đường kính ống: D49.
- Độ dày ống: khoảng 1,6–2,0mm tùy dòng sản phẩm.
- Chiều dài: 1m, 1,5m, 2m, 2,5m, 3m.
- Tai giằng được hàn cố định trên thân cây.
- Bề mặt có thể là sơn hoặc mạ kẽm tùy sản phẩm.
Chiều dài cây chống chỉ là một phần trong quy cách. Khả năng chịu lực của cả hệ còn phụ thuộc vào chiều cao lắp dựng, khoảng cách các cây chống, tải trọng tác dụng, giằng liên kết và điều kiện thực tế của công trình.
Thông số kỹ thuật thanh giằng ngang giáo nêm
Thanh giằng ngang có nhiệm vụ liên kết các cây chống đứng thành hệ khung ổn định. Đây cũng là cấu kiện quyết định khoảng cách giữa các cây chống trong từng ô giáo.
Quy cách phổ biến của thanh giằng nêm gồm:
- Đường kính ống: D42.
- Độ dày: khoảng 1,6–2,0mm tùy quy cách.
- Chiều dài thường gặp: 0,5m, 0,6m, 1m, 1,2m và 1,5m.
- Hai đầu thanh giằng có bộ phận liên kết bằng chốt nêm.
Khi kiểm tra thanh giằng, không nên chỉ đo chiều dài. Cần kiểm tra đồng thời đường kính ống, độ dày thực tế, độ thẳng của ống, tình trạng mối hàn và chốt liên kết.
Thông số chống đà giáo nêm
Chống đà hay chống dầm là cấu kiện được sử dụng để hỗ trợ khu vực dầm trong hệ chống đỡ. Chiều dài khoảng 1m và 1,2m, sử dụng ống D42 với độ dày khoảng 1,8–2,0 ly tùy sản phẩm.
Khi sử dụng chống đà, cần bố trí theo phương án chống đỡ của công trình thay vì lựa chọn chỉ dựa vào kích thước có sẵn.
Đặc biệt, không nên lấy một thông số chiều dài hoặc đường kính riêng lẻ để kết luận về khả năng chịu tải của toàn bộ hệ giáo.
Thông số chống consol giáo nêm
Chống consol được sử dụng để hỗ trợ các vị trí biên hoặc những khu vực cần mở rộng phạm vi chống đỡ. Chống consol có thể sử dụng ống D42 và các kích thước phổ biến khoảng 1m hoặc quy cách dạng 1,2m × 0,854m, tùy dòng sản phẩm.
Khi đặt hàng, nên xác định rõ loại chống consol cần sử dụng để tránh nhầm giữa chiều dài cấu kiện và kích thước bố trí thực tế trên công trình.
Bảng tổng hợp quy cách giáo nêm
Để dễ kiểm tra, có thể tổng hợp các thông số chính như sau:
| Cấu kiện | Quy cách tham khảo |
|---|---|
| Cây chống đứng | D49, dày khoảng 1,8–2,0mm |
| Chiều dài cây chống | 1m – 1,5m – 2m – 2,5m – 3m |
| Thanh giằng ngang | D42 |
| Độ dày giằng ngang | Khoảng 1,6–2,0mm |
| Chiều dài giằng | 0,5m – 0,6m – 1m – 1,2m – 1,5m |
| Chống đà | Khoảng 1m – 1,2m |
| Chống consol | Theo từng quy cách sản phẩm |
Bảng trên nhằm giúp đối chiếu nhanh quy cách giáo nêm. Khi đặt hàng số lượng lớn, nên xác nhận lại quy cách cụ thể của từng cấu kiện với nhà cung cấp để tránh nhầm giữa các dòng sản phẩm.
Bề mặt giáo nêm: sơn dầu hay mạ kẽm?
Giáo nêm có thể được hoàn thiện bề mặt theo từng dòng sản phẩm.
Với hàng mạ kẽm, cần kiểm tra độ đồng đều của lớp mạ và tình trạng bề mặt. Với hàng sơn, cần kiểm tra lớp sơn có phủ tương đối đều hay không và có dấu hiệu bong tróc, rỉ sét hay không.
Việc lựa chọn sơn hay mạ kẽm nên dựa trên điều kiện sử dụng, yêu cầu bảo quản và ngân sách của công trình.
Giàn giáo nêm sơn dầu
Đây là loại giáo nêm được sản xuất từ thép đen và được sơn dầu, tạo ra một lớp bề mặt bóng cao. Đặc điểm này giúp chúng dễ lau chùi, vệ sinh và có khả năng chịu lực lớn. Tùy theo yêu cầu của khách hàng mà chúng được sản xuất với các màu sắc như vàng, xanh, đỏ,… Loại giàn này thường được sử dụng trong các công trình có yêu cầu thẩm mỹ cao hoặc những nơi cần vệ sinh thường xuyên.
Giàn giáo nêm mạ kẽm
Loại giàn này được mạ kẽm nóng trên bề mặt bên ngoài, giúp chúng có khả năng chống oxy hóa rất tốt. Chúng được sử dụng phổ biến hơn so với loại sơn dầu vì độ bền cao, có tính thẩm mỹ và chịu được tác động của môi trường. Loại giàn này thường được ứng dụng trong các công trình xây dựng ngoài trời, công trình công nghiệp hoặc kho bãi, nơi cần chịu được thời tiết khắc nghiệt.
Hiện nay, giáo nêm mạ kẽm được ưa chuộng hơn các loại giáo nêm sơn dầu. Điều này là do giá thành hợp lý, phù hợp mọi công trình, có khả năng chống lại tác động của môi trường tốt hơn và bền bỉ hơn. Tuy nhiên, trong những công trình có yêu cầu thẩm mỹ cao, giàn giáo nêm sơn dầu vẫn được sử dụng.
Thông số kỹ thuật giáo nêm có quyết định khả năng chịu tải không?
Có liên quan, nhưng không thể xác định sức chịu tải của cả hệ giáo chỉ từ một thông số riêng lẻ. Ví dụ, không nên chỉ nhìn vào độ dày ống để kết luận một hệ giáo chịu được bao nhiêu tấn. Khả năng làm việc còn phụ thuộc vào:
- Đường kính và độ dày cấu kiện.
- Chiều cao hệ giáo.
- Khoảng cách giữa các cây chống.
- Cách bố trí giằng.
- Điều kiện nền đặt giáo.
- Liên kết giữa các cấu kiện.
- Tải trọng bê tông, cốp pha và tải trọng thi công.
- Phương án chống đỡ cụ thể.
Vì vậy, đối với công trình có yêu cầu tải trọng cao hoặc hệ chống đỡ lớn, thông số sản phẩm cần được đối chiếu với thiết kế và biện pháp thi công thực tế, thay vì sử dụng một con số tải trọng chung cho mọi trường hợp.
