Trong các hệ thống chống sàn và bao che hiện đại, giàn giáo đĩa ringlock đang dần thay thế các loại giáo truyền thống nhờ khả năng chịu tải cực lớn và độ bền cao. Tuy nhiên, để hệ thống này phát huy tối đa ưu điểm, việc lắp giằng ngang ringlock phải tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật. Thanh giằng ngang không chỉ kết nối các trụ đứng mà còn đóng vai trò giữ nhịp, chống xoắn và tạo nên sự liên kết khối vững chắc cho toàn bộ công trình.
Nội dung chính

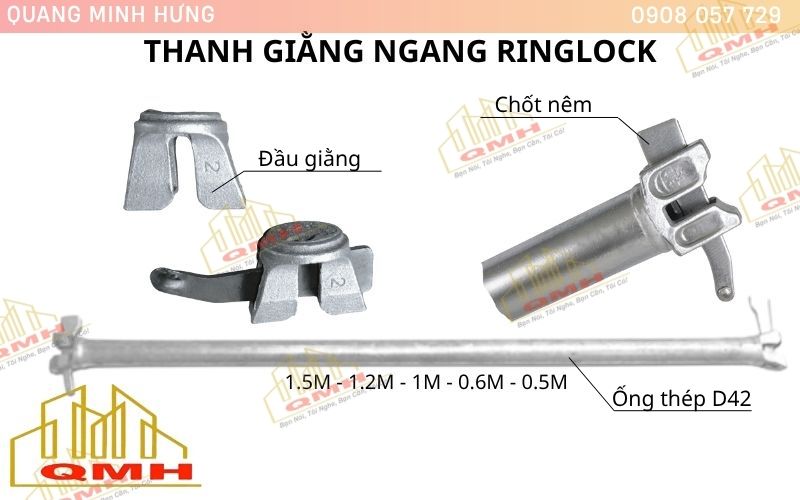

Cấu tạo bộ phận liên kết giằng ngang
Để thực hiện việc lắp giằng ngang ringlock chuẩn xác, người thợ cần hiểu rõ cấu tạo của đầu giằng. Khác với giáo nêm, giàn giáo đĩa ringlock sử dụng cơ chế khóa nêm xuyên qua đĩa hoa thị 8 lỗ.
-
Đầu giằng ngang: Được đúc bằng thép nguyên khối, có rãnh để ngậm vào đĩa hoa thị.
-
Chốt nêm: Là thanh thép dẹt hình nêm được tán cố định vào đầu giằng. Khi lắp giằng ngang ringlock, chốt nêm sẽ được đóng chặt vào lỗ đĩa để tạo liên kết cứng.
-
Ống thép giằng: Thường sử dụng ống thép D42 với độ dày từ 1.8mm đến 2.0mm để đảm bảo không bị móp méo khi chịu lực đẩy ngang.
Quy trình lắp giằng ngang ringlock đúng kỹ thuật
Việc lắp đặt đúng thứ tự giúp hệ giáo không bị biến dạng và tiết kiệm thời gian thi công đáng kể.
- Định vị đĩa hoa thị trên cột đứng: Trước khi lắp giằng ngang ringlock, các cột đứng (cây chống) phải được dựng thẳng và căn chỉnh cao độ bằng kích tăng. Đĩa hoa thị trên cột đứng là điểm tựa duy nhất để kết nối các thanh giằng.
- Đưa đầu giằng vào đúng vị trí đĩa: Người thợ đưa đầu giằng ngang ngậm vào đúng vị trí lỗ trên đĩa hoa thị. Trong hệ giàn giáo đĩa ringlock, đĩa hoa thị thường có 4 lỗ nhỏ cho thanh giằng vuông góc và 4 lỗ lớn cho các thanh giằng chéo. Hãy đảm bảo đầu giằng được đặt nằm ngang, không bị lệch góc.
- Đóng chốt nêm cố định: Sau khi đầu giằng đã ôm khít vào đĩa, dùng búa sắt đóng mạnh vào phần trên của chốt nêm. Lực đóng búa làm chốt nêm lún sâu xuống, ép chặt đầu giằng vào ống thép cột đứng. Một liên kết lắp giằng ngang ringlock thành công là khi chốt nêm không còn độ rơ và thanh giằng không bị rung lắc khi dùng tay kiểm tra.
Xem thêm: Cấu Tạo Đĩa Ringlock – Bộ phận quyết định an toàn giàn giáo
Những sai lầm cần tránh khi lắp giằng ngang ringlock
Ngay cả với những thợ lành nghề, đôi khi vẫn mắc phải những lỗi kỹ thuật làm giảm hệ số an toàn của giàn giáo đĩa ringlock.
-
Đóng chốt nêm quá lỏng: Nếu chốt nêm chỉ được gá hờ, khi có tải trọng rung động từ máy đầm bê tông, thanh giằng có thể tuột ra khỏi đĩa gây đổ sập hệ thống.
-
Sử dụng thanh giằng sai kích thước: Việc cố tình ép các thanh giằng lệch nhịp vào đĩa hoa thị sẽ làm cong vênh đầu giằng, khiến việc lắp giằng ngang ringlock ở các tầng tiếp theo trở nên cực kỳ khó khăn.
-
Bỏ qua kiểm tra độ thẳng đứng: Nếu các cột trụ không thẳng, việc lắp giằng ngang ringlock sẽ tạo ra ứng suất dư lớn tại mối hàn đầu giằng, dễ dẫn đến hiện tượng rách thép hoặc gãy liên kết dưới áp lực nặng.
Tại sao giàn giáo đĩa ringlock Quang Minh Hưng được tin dùng?
Tại Quang Minh Hưng, quy trình sản xuất giàn giáo đĩa ringlock đảm bảo:
-
Vị trí các đĩa hoa thị trên cây chống có khoảng cách chuẩn xác tuyệt đối.
-
Đầu giằng ngang được đúc dày, chịu được lực búa đóng mạnh mà không bị biến dạng ren hay nứt vỡ.
-
Lớp mạ kẽm phủ toàn diện giúp các khớp nối khi lắp giằng ngang ringlock luôn trơn tru, không bị gỉ sét gây kẹt nêm.
Tóm lại, kỹ thuật lắp giằng ngang ringlock đòi hỏi sự tỉ mỉ và tuân thủ đúng trình tự cơ khí. Một hệ thống giàn giáo đĩa ringlock được lắp đặt chuẩn không chỉ đảm bảo an toàn cho công nhân mà còn tạo ra một bề mặt sàn bê tông phẳng đẹp, chất lượng cao. Quang Minh Hưng luôn sẵn sàng đồng hành cùng các nhà thầu thông qua những sản phẩm đạt chuẩn và tư vấn kỹ thuật tận tâm nhất.
