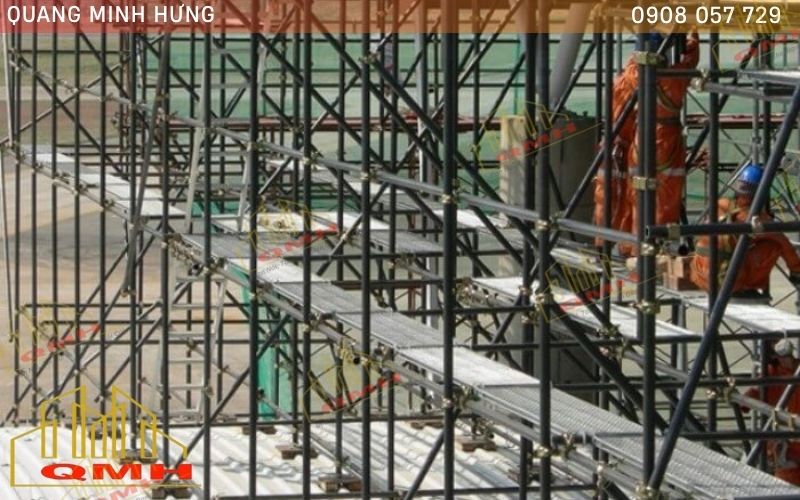

Trong các dự án đòi hỏi khả năng tùy biến cao và khả năng chịu tải cực lớn như nhà máy nhiệt điện, lọc hóa dầu hay các công trình cầu đường, hệ giàn giáo tuýp luôn là sự lựa chọn hàng đầu. Khác với các loại giáo khung đúc sẵn, hệ thống này được lắp ghép từ các ống thép rời kết hợp với hệ phụ kiện đa năng, tạo ra một kết cấu bao che hoặc chống đỡ linh hoạt theo mọi hình dáng công trình.
Nội dung chính
Thành phần cấu tạo chính của hệ giàn giáo tuýp
Cấu tạo của một hệ giàn giáo tuýp đạt chuẩn không quá phức tạp về số lượng chủng loại phụ kiện, nhưng lại yêu cầu rất khắt khe về thông số kỹ thuật và chất lượng phôi thép.
Ống thép giàn giáo (Ống tuýp)
Đây là thành phần chiếm khối lượng lớn nhất, đóng vai trò làm khung chịu lực chính cho toàn bộ hệ thống.
-
Tiêu chuẩn kích thước: Thường sử dụng ống thép Ø48.3mm (thường gọi là ống D48).
-
Độ dày: Dao động từ 2.0mm đến 4.0mm tùy thuộc vào tải trọng thiết kế của giàn giáo.
-
Chất liệu: Phổ biến nhất là thép mạ kẽm nhúng nóng để chống ăn mòn trong môi trường khắc nghiệt.

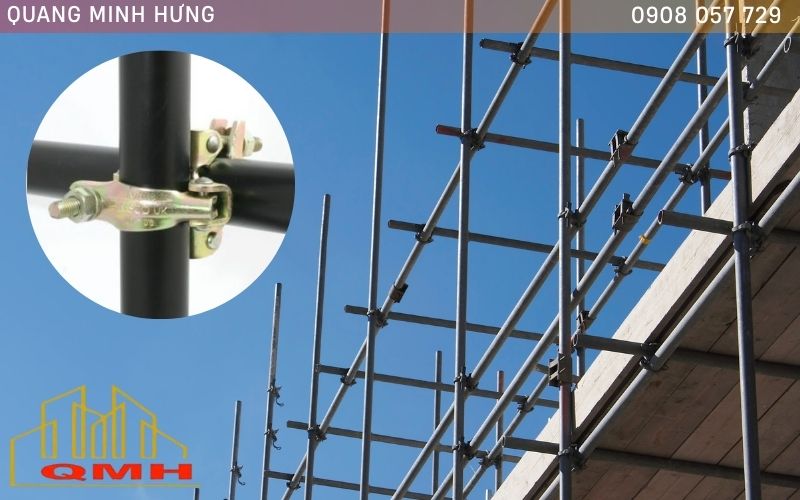

Bộ cùm kẹp giàn giáo (Khóa giáo)
Nếu ống thép là “xương sống” thì cùm kẹp chính là “khớp nối” giúp liên kết các đoạn ống lại với nhau trong hệ giàn giáo tuýp.
-
Cùm xoay: Có thể quay 360 độ, dùng để liên kết các thanh giằng chéo hoặc các đoạn ống ở góc bất kỳ.
-
Cùm tĩnh (Cùm chết): Dùng để cố định hai đoạn ống vuông góc 90 độ, đảm bảo tính ổn định cho các nút thắt chịu lực chính.
-
Tiêu chuẩn: Phải đạt độ cứng cao, bu-lông chắc chắn và không bị trượt khi siết chặt.
Các phụ kiện bổ trợ trong hệ giàn giáo tuýp
Để hình thành một hệ thống hoàn chỉnh có thể làm việc trên cao, hệ giàn giáo tuýp cần có thêm các bộ phận hỗ trợ mặt bằng thao tác và chân đế.
Để truyền tải trọng từ các ống đứng xuống nền đất một cách an toàn, hệ thống cần có bộ phận đệm lót. Kích chân (Kích bằng): Dùng để điều chỉnh độ cao thấp tại gốc giáo, giúp hệ thống thăng bằng trên nền đất dốc hoặc gồ ghề.
Ngoài ra còn có các bộ phận tạo không gian làm việc an toàn cho nhân công bên trong hệ giàn giáo tuýp.
-
Mâm giáo: Thường là mâm kẽm đục lỗ chống trượt, được cố định vào ống tuýp bằng các móc khóa chuyên dụng.
-
Thang giáo: Giúp công nhân di chuyển giữa các tầng giáo một cách dễ dàng thay vì leo trực tiếp trên ống thép.
Ưu điểm kỹ thuật khi sử dụng hệ giàn giáo tuýp
Việc áp dụng hệ giàn giáo tuýp vào thi công mang lại những lợi thế mà các hệ giáo truyền thống khó lòng đáp ứng được:
- Khả năng tùy biến không giới hạn: Vì được lắp ghép từ các đoạn ống rời có độ dài khác nhau (1m, 2m, 3m, 4m, 6m), kỹ sư có thể thiết kế hệ giàn giáo tuýp bao quanh các bồn chứa tròn, các mặt cong của tòa nhà hoặc lắp đặt trong không gian hẹp của các khoang máy công nghiệp.
- Độ an toàn và tin cậy cao: Với việc sử dụng cùm khóa để siết chặt các điểm nối, hệ giàn giáo tuýp tạo ra một kết cấu liên tục và đồng nhất. Khả năng chống rung lắc tốt hơn nhờ hệ thống giằng chéo được bố trí dày đặc và linh hoạt. Ống thép D48 dày giúp hệ thống chịu được va đập mạnh từ các thiết bị thi công mà không bị biến dạng cục bộ.
- Dễ dàng lưu kho và vận chuyển: Do các cấu kiện là dạng ống thẳng và phụ kiện rời (cùm, kích), việc bốc dỡ và lưu kho hệ giàn giáo tuýp cực kỳ gọn gàng. Nhà thầu có thể tận dụng tối đa diện tích thùng xe tải để vận chuyển khối lượng lớn thiết bị trong một lần di chuyển.
Tóm lại, cấu tạo của hệ giàn giáo tuýp là sự kết hợp thông minh giữa các ống thép chịu lực và bộ phụ kiện nối đa năng. Mặc dù đòi hỏi kỹ thuật lắp đặt khắt khe hơn, nhưng sự an toàn và tính linh hoạt mà nó mang lại là hoàn toàn xứng đáng cho các dự án xây dựng trọng điểm. Đầu tư vào một hệ giàn giáo tuýp chất lượng chính là bảo hiểm tốt nhất cho sự thành công của mọi công trình cao tầng.
