Trong hệ thống cốp pha – chống sàn, cây chống tăng là thiết bị chịu lực trực tiếp, quyết định độ an toàn khi đổ bê tông. Hiểu rõ cấu tạo cây chống tăng giúp người thi công sử dụng đúng kỹ thuật, hạn chế rủi ro cong gãy và tăng tuổi thọ thiết bị. Bài viết dưới đây sẽ phân tích chi tiết từng bộ phận cấu thành cây chống tăng và vai trò của chúng trong thực tế thi công.
Nội dung chính

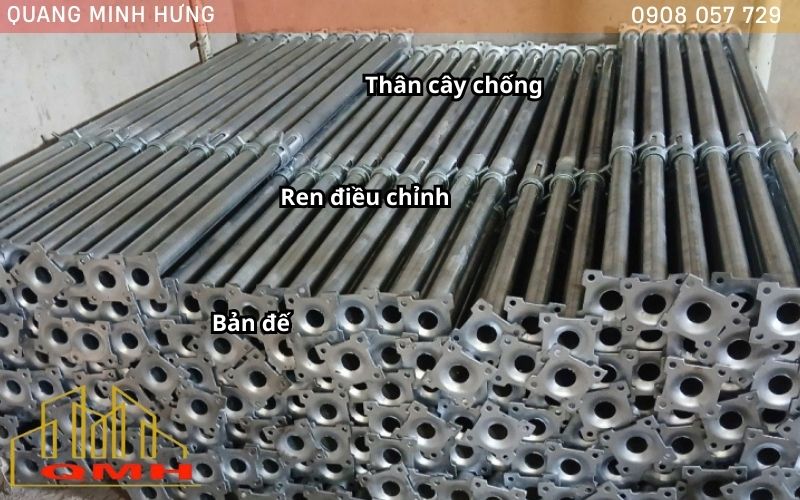

Các bộ phận chính trong cấu tạo cây chống tăng
Về cơ bản, cấu tạo cây chống tăng gồm nhiều bộ phận liên kết với nhau thành một hệ chịu lực thẳng đứng. Mỗi chi tiết đều có vai trò riêng và ảnh hưởng trực tiếp đến khả năng chịu tải tổng thể.
Cây chống tăng thường được sử dụng trong thi công sàn, dầm, ban công và các hạng mục cốp pha cần điều chỉnh cao độ linh hoạt.

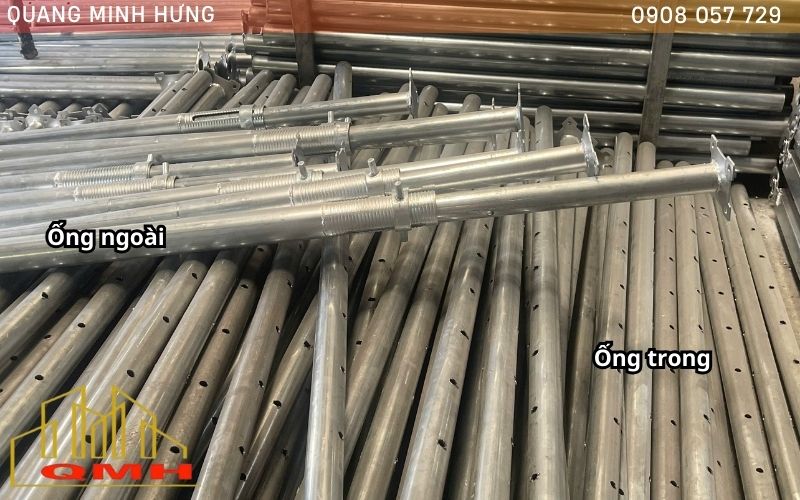

Ống ngoài (thân ngoài cây chống)
Ống ngoài là phần chịu lực chính của cây chống tăng, thường được chế tạo từ ống thép có độ dày 1.6 – 2.0 mm. Trên thân ống ngoài được đục các lỗ đều nhau để điều chỉnh chiều cao ban đầu.
Ống ngoài quyết định độ cứng tổng thể và khả năng chống uốn của cây chống trong quá trình chịu tải.
Ống trong (thân trong điều chỉnh)
Ống trong có đường kính nhỏ hơn, lồng bên trong ống ngoài và có thể trượt lên xuống. Bộ phận này giúp cây chống tăng thay đổi chiều cao linh hoạt theo cao độ sàn.
Trong cấu tạo cây chống tăng, độ khít giữa ống trong và ống ngoài ảnh hưởng lớn đến độ ổn định khi thi công.
Ren điều chỉnh và đai ốc
Ren điều chỉnh (ren cây chống) kết hợp với đai ốc cho phép tinh chỉnh chiều cao chính xác sau khi đã chốt lỗ. Đây là bộ phận giúp cân chỉnh mặt sàn, dầm đạt cao độ thiết kế.
Ren cần được gia công sắc nét, không mòn, để đảm bảo truyền lực tốt và tránh tuột ren khi chịu tải. Xem thêm Ống Ren Cây Chống Tăng Tán đúc và tán thường

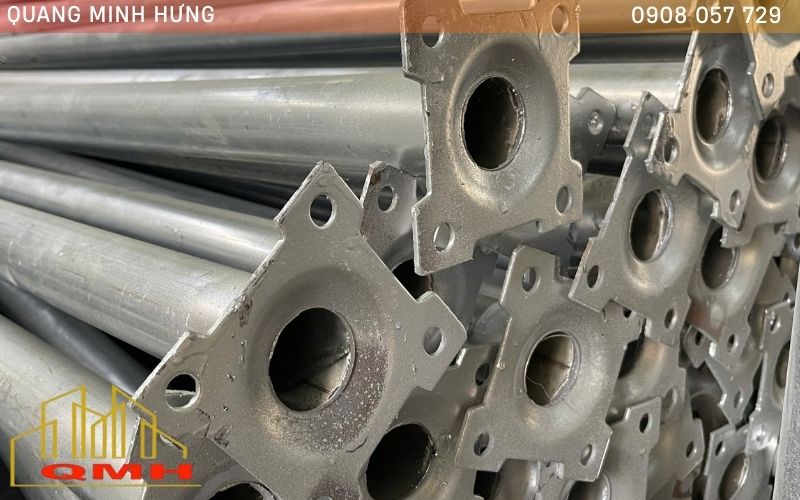

Bản đế trên và bản đế dưới
Bản đế có nhiệm vụ phân bố lực từ cây chống lên cốp pha và nền sàn. Đế thường có dạng vuông hoặc tròn, được hàn chắc vào hai đầu cây chống.
Bản đế phẳng, hàn chắc giúp cây chống đứng ổn định và không bị lún lệch khi chịu tải.
Nguyên lý chịu lực của cây chống tăng
Khi làm việc, tải trọng từ sàn và bê tông được truyền xuống:
-
Cốp pha → bản đế trên
-
Thân ống → chốt pin → ren điều chỉnh
-
Bản đế dưới → nền sàn
Nhờ cấu tạo cây chống tăng dạng trụ thẳng đứng, lực nén được truyền đều, giúp hệ chống sàn làm việc ổn định nếu lắp đúng kỹ thuật. Xem qua Độ Dày Cây Chống Tăng an toàn cho thi công sàn
Thông số kỹ thuật phổ biến
Trong xây dựng dân dụng và công nghiệp, các loại cây chống thường có thông số cụ thể như sau:
| Loại Cây Chống | Chiều Cao Tối Đa | Chiều Cao Tối Thiểu | Độ Dày Thép |
| Loại 3.5m | 3.5m | 2.0m | 1.8mm – 2.0mm |
| Loại 4.0m | 4.0m | 2.5m | 1.8mm – 2.0mm |
| Loại 4.5m | 4.5m | 3.0m | 1.8mm – 2.0mm |
| Loại 5.0m | 5.0m | 3.0m | 1.8mm – 2.0mm |
Lưu ý khi kiểm tra cấu tạo cây chống tăng trước thi công
Để đảm bảo an toàn, cần kiểm tra:
-
Ren điều chỉnh có bị mòn, trượt
-
Chốt pin còn thẳng, không nứt
-
Mối hàn bản đế chắc chắn
-
Ống không bị móp, cong
Việc kiểm tra kỹ cấu tạo giúp hạn chế tối đa rủi ro trong quá trình đổ bê tông. Xem thêm Cây chống tăng 1.8mm và 2.0mm khác nhau thế nào?
Hiểu rõ cấu tạo cây chống tăng sẽ giúp bạn lựa chọn được loại thiết bị phù hợp với tải trọng và chiều cao của công trình. Sự kết hợp giữa ống thép dày, bộ ren chính xác và chốt an toàn vững chắc chính là chìa khóa cho một mặt sàn phẳng và an toàn.
