Cách Bố Trí Cây Chống Tăng Chuẩn Để Chống Võng Sàn

Sàn bê tông là bộ phận chịu lực chính của công trình. Tuy nhiên, khi bê tông còn tươi, nó hoàn toàn phụ thuộc vào hệ thống ván khuôn (coppha) và chống đỡ. Nếu bố trí cây chống tăng không khoa học, lực tải sẽ không được phân bổ đều, dẫn đến hiện tượng sàn bị võng, nứt nghiêm trọng hoặc thậm chí là sập đổ cục bộ.

Để đảm bảo chất lượng kết cấu và an toàn lao động, việc bố trí cây chống tăng chuẩn là một quy trình kỹ thuật bắt buộc phải tuân thủ.

Cây chống tăng là gì? Vì sao phải bố trí cây chống tăng chuẩn?

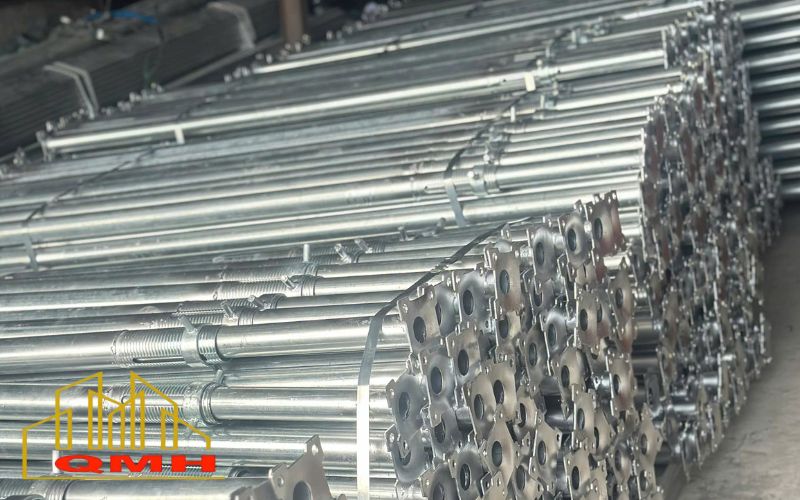

Cây chống tăng là các cột thép có khả năng điều chỉnh chiều cao linh hoạt, dùng để chống đỡ tạm thời cho hệ thống coppha dầm, sàn trong suốt quá trình đổ bê tông và bảo dưỡng. Chúng truyền tải trọng từ sàn xuống nền móng hoặc các tầng dưới.

Hậu quả khi bố trí cây chống tăng sai cách:

• Sàn bị võng hoặc nứt: Đây là hậu quả phổ biến nhất khi khoảng cách giữa các cây chống quá thưa hoặc không đều. Lực không được phân tán, làm các tấm ván khuôn bị biến dạng và kéo theo sàn bê tông bị võng, nứt khi đông kết.
• Nguy cơ sập đổ: Nếu tải trọng quá lớn (do chất vật tư tập trung) hoặc cây chống bị nghiêng, toàn bộ hệ thống chống đỡ có thể bị mất ổn định và sụp đổ, gây tai nạn lao động thảm khốc.
• Thiệt hại chất lượng: Sàn bị võng làm tăng chi phí hoàn thiện (phải trát bù, mài phẳng) và giảm tuổi thọ kết cấu công trình.

=>>> Xem thêm: Tìm hiểu về các loại cây chống giàn giáo.

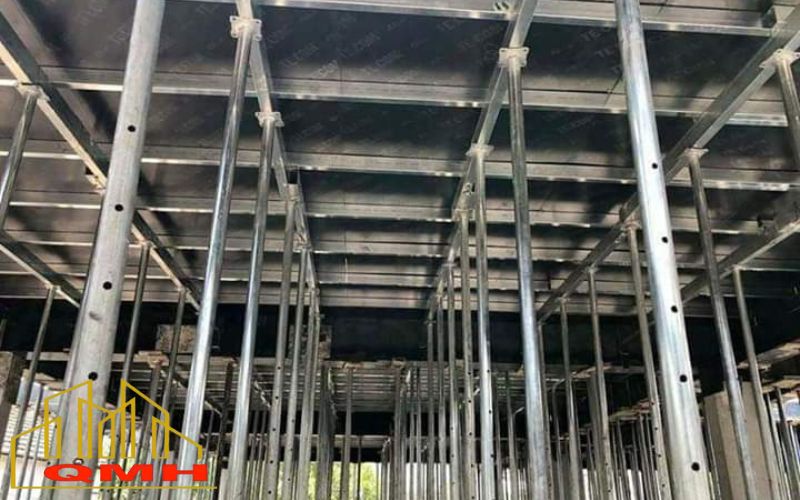

Nguyên tắc bố trí cây chống tăng

Để đạt được khả năng chịu tải tối ưu, việc bố trí cây chống tăng phải tuân thủ ba nguyên tắc cơ bản sau:

Đảm bảo tính thẳng đứng của cây chống tăng

• Cây chống tăng phải luôn được đặt thẳng đứng và vuông góc với mặt sàn/dầm.
• Nếu cây chống bị nghiêng, khả năng chịu lực nén sẽ giảm đi rất nhiều, vì lúc này cây chống phải chịu thêm lực ngang (lực cắt), dễ dẫn đến hiện tượng cong oằn và sụp đổ.
• Sử dụng máy laser hoặc thước thủy chuẩn để kiểm tra độ thẳng đứng.

Khoảng cách tiêu chuẩn giữa các cây chống

• Khoảng cách lý tưởng cho các sàn thông thường là từ $1\text{m}\times 1\text{m}$ đến $1.2\text{m}\times 1.2\text{m}$.
• Khoảng cách chính xác phải dựa trên tính toán kỹ thuật (chiều dày sàn, tải trọng vật liệu, chiều cao tầng), nhưng tuyệt đối không vượt quá $1.5\text{m}$ cho các sàn thông thường.

Khoảng cách càng nhỏ, khả năng chống võng càng cao.

Các cây chống phải được bố trí theo dạng lưới đều đặn, tránh tập trung quá dày ở một chỗ và quá thưa ở chỗ khác. Đảm bảo rằng mỗi tấm ván khuôn đều có một số lượng cây chống nâng đỡ tương ứng, không có tấm nào bị bỏ sót vùng chống đỡ.

=>>> Xem thêm: Các kích thước cây chống tăng giàn giáo an toàn.

Bố trí bổ sung cây chống tại vùng quan trọng

Các khu vực này cần được bố trí cây chống tăng dày hơn bình thường:

• Dầm chính và dầm phụ: Dầm chịu tải trọng tập trung rất lớn. Bắt buộc phải bố trí thêm các hàng cây chống dọc theo phương của dầm, với khoảng cách giữa các cây chống chỉ từ $0.6\text{m}$ đến $0.8\text{m}$.
• Vùng biên cạnh cột: Các góc và vùng giáp cột là nơi lực nén truyền xuống mạnh nhất. Cần gia cố thêm cây chống ở các vị trí này.
• Vị trí lỗ mở sàn: Các vị trí có lỗ thông tầng, ống kỹ thuật phải được chống đỡ độc lập và gia cố tại các cạnh của lỗ mở.

6 bước bố trí cây chống tăng đúng chuẩn

Dưới đây là các bước cụ thể để bố trí cây chống tăng đúng chuẩn:

• Bước 1: Xác định các điểm võng hoặc các vị trí cần gia cố dựa trên bản vẽ kỹ thuật và kiểm tra thực tế.
• Bước 2: Chọn loại cây chống phù hợp về chiều dài, chiều cao, kiểu dáng.
• Bước 3: Đặt các cây chống tại các điểm đã xác định, đảm bảo khoảng cách phù hợp.
• Bước 4: Liên kết các cây chống lại nhau hoặc với kết cấu sàn bằng các mối hàn hoặc dây buộc chắc chắn, tạo thành khung vững chắc.
• Bước 5: Kiểm tra lại độ chắc chắn, ổn định của hệ thống cây chống trước khi tiến hành các bước thi công tiếp theo.
• Bước 6: Trong suốt quá trình thi công, thường xuyên kiểm tra và điều chỉnh cây chống nếu có dấu hiệu lỏng lẻo hoặc di chuyển.

=>>> Xem thêm: Các bước lắp dựng giàn giáo đúng chuẩn, đảm bảo an toàn.

Lưu ý quan trọng khi lắp đặt cây chống tăng

1. Không nên chỉ dùng cây chống đơn lẻ. Luôn sử dụng thanh giằng ngang và giằng chéo (từ hệ giàn giáo khung, giáo nêm hoặc thanh thép) để liên kết các cây chống lại với nhau, tăng khả năng chống nghiêng.
2. Tuyệt đối không đặt chân cây chống trực tiếp lên nền đất yếu, đất ẩm. Phải dùng tấm lót đế bằng gỗ dày hoặc bê tông để phân tán lực và tránh lún sụt.
3. Không nên vặn cây chống tăng đến chiều dài tối đa (độ vươn tối đa), vì khả năng chịu tải sẽ giảm đến $40-50\%$. Luôn chọn cây chống dài hơn chiều cao cần thiết và chỉ sử dụng khoảng $70-80\%$ chiều dài tối đa.
4. Đảm bảo ren không bị rỉ sét, con tán được siết chặt và các chốt khóa an toàn đã được cài đúng vị trí, tránh lỏng lẻo gây rung lắc.

Bài học thực tế từ các sự cố: Hầu hết các vụ sập sàn do chống đỡ đều xuất phát từ hai nguyên nhân:

• Thứ nhất, sử dụng vật tư kém chất lượng (thép mỏng).
• Thứ hai, bố trí cây chống tăng sai kỹ thuật, khiến tải trọng vượt quá khả năng chịu lực của từng điểm chống đỡ.

=>>> Xem thêm: Bán Cây Chống Tăng Giàn Giáo Xây Dựng Loại 1, Giá Tốt Nhất.

Kết luận

Bố trí cây chống tăng chuẩn không chỉ là tuân thủ quy tắc an toàn mà còn là phương pháp tối ưu hóa chi phí. Khi hệ thống chống đỡ chuẩn, bạn vừa đảm bảo an toàn, vừa có bề mặt bê tông phẳng, giảm công việc và chi phí sửa chữa sau này.

Nhà thầu cần tuyệt đối tuân thủ nguyên tắc kỹ thuật, không vì làm nhanh hoặc tiết kiệm vật tư mà làm ẩu, bởi sự cố sập sàn gây ra thiệt hại không thể đong đếm được.
