Bản vẽ giáo nêm là gì? Vai trò trong thi công giàn giáo nêm?

     Giàn giáo nêm là thiết bị quan trọng trong xây dựng, đảm bảo an toàn và hiệu quả thi công. Trước khi lắp đặt, việc lập bản vẽ giáo nêm là khâu không thể thiếu. Vậy bản vẽ giáo nêm là gì và vai trò của nó như thế nào? Cùng Quang Minh Hưng, nhà cung cấp giàn giáo nêm uy tín, tìm hiểu chi tiết bạn nhé!

Bản vẽ giáo nêm là gì?

     Bản vẽ giáo nêm là một tài liệu quan trọng trong quá trình thi công xây dựng, đóng vai trò thiết yếu trong việc thiết kế và lắp đặt giàn giáo nêm an toàn và hiệu quả. Đây là sơ đồ bố trí chi tiết về cấu trúc của hệ thống giàn giáo, bao gồm các thông tin cần thiết như kích thước, vị trí lắp đặt, tính toán khả năng chịu lực và tải trọng.

     Giàn giáo nêm là một hệ thống giàn giáo được thiết kế đặc biệt để chịu đựng và hỗ trợ các công tác đổ bê tông sàn. Nó bao gồm các bộ phận chính như thanh chống đứng, thanh giằng ngang, thanh giằng chéo và các thanh đà biên. Giàn giáo nêm có kích thước đa dạng để phù hợp với các thiết kế và yêu cầu khác nhau của các công trình xây dựng.

     Để sử dụng giàn giáo nêm an toàn và hiệu quả, việc lập kế hoạch lắp ráp và bố trí giàn giáo dựa trên bản vẽ giáo nêm là rất quan trọng. Bản vẽ này sẽ cung cấp các thông tin cần thiết như vị trí, số lượng và kích thước của các bộ phận, đảm bảo sự ổn định và khả năng chịu lực của hệ thống. Ngoài ra, bản vẽ này cũng giúp các kỹ thuật viên, giám sát công trình có thể thiết kế và lắp đặt giàn giáo nêm một cách hợp lý, đáp ứng yêu cầu an toàn và hiệu quả của công trình.

     Hiện nay, nhiều cơ sở kinh doanh giàn giáo xây dựng chuyên nghiệp đã cung cấp dịch vụ hỗ trợ nhà thầu trong việc thiết kế bản vẽ tối ưu, giúp giảm bớt gánh nặng và rủi ro cho các dự án. Điều này càng khẳng định tầm quan trọng của bản vẽ giáo nêm trong quá trình thi công xây dựng.

>>>> Xem thêm: Đơn vị sản xuất và cung cấp giáo nêm 3m chất lượng, giá tốt

Vai trò của bản vẽ giáo nêm trong thi công giàn giáo nêm

     Thiết kế bản vẽ giáo nêm là một khâu vô cùng quan trọng trong quá trình thi công sử dụng giàn giáo nêm, đặc biệt với các công trình xây dựng lớn. Bản vẽ góp phần đảm bảo hiệu quả và an toàn khi triển khai lắp đặt và sử dụng hệ thống giàn giáo.

     – Trước hết, bản vẽ giáo nêm giúp nhà thầu xác định chính xác kết cấu và chi tiết của hệ thống giàn giáo trong quá trình đổ bê tông, đảm bảo giàn giáo có thể chịu được các tải trọng trong quá trình thi công. Thông qua bản vẽ, nhà thầu có thể tính toán và lựa chọn các cấu kiện phù hợp, từ đó lên kế hoạch lắp dựng giàn giáo một cách có hệ thống và an toàn.

     – Bên cạnh đó, bản vẽ giàn giáo nêm còn giúp nhà thầu xác định sự tương tác và liên kết của giàn giáo với các bộ phận khác trong công trình, như sàn, cột, tường, v.v. Điều này rất quan trọng để đảm bảo sự ổn định và an toàn của toàn bộ công trình.

     – Trên thực tế, nhiều công trình nhỏ lại không chú trọng đến việc thiết kế bản vẽ giàn giáo nêm, dẫn đến các vấn đề như lắp đặt sai cách, gây ảnh hưởng đến thiết kế sàn trần, thậm chí còn có thể gây nguy hiểm cho người lao động. Điều này cho thấy tầm quan trọng của bản vẽ thiết kế trong việc đảm bảo chất lượng, an toàn và tính thẩm mỹ của công trình.

     → Vì vậy, bất kỳ nhà thầu nào khi xây dựng công trình và sử dụng giàn giáo nêm đều cần lưu ý đến việc thiết kế bản vẽ giáo nêm một cách cẩn thận và chuyên nghiệp. Điều này không chỉ giúp tối ưu hóa quá trình thi công, mà còn góp phần nâng cao chất lượng và an toàn của công trình.

>>>> Xem thêm: Xem qua các mẫu sản phẩm giàn giáo nêm chất lượng tại Quang Minh Hưng

Nội dung chính của bộ bản vẽ giáo nêm

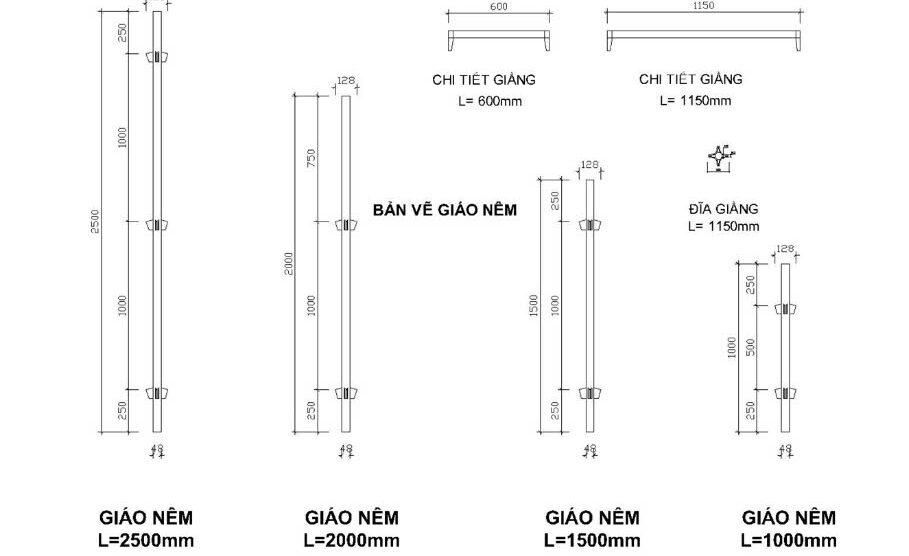

Bản vẽ cây chống đứng giàn giáo nêm

     Chống đứng giàn giáo nêm được thiết kế và sản xuất theo các quy chuẩn bản vẽ tiêu chuẩn, nhằm đáp ứng các yêu cầu kỹ thuật của các công trình xây dựng khác nhau. Các loại chống đứng này thường có độ dài từ 1m đến 3m và được chế tạo từ thép phi 49 với độ dày 2ly.

     • Chống nêm 3000mm, có 03 vị trí tai giằng.

     • Chống nêm 2500mm, có 03 vị trí tai giằng.

     • Chống nêm 2000mm, có 02 vị trí tai giằng.

     • Chống nêm 1500mm có 02 vị trí tai giằng.

     • Chống nêm 1000mm có 01 vị trí tai giằng.

Bản vẽ thanh giằng ngang giáo nêm

     Thanh giằng ngang giáo nêm có tác dụng liên kết phương ngang chống đứng giáo nêm. Thanh giằng ngang giáo nêm liên kết giằng ngắn tạo cho hệ giàn giáo chịu được tải trọng lớn từ 30 tấn – 40 tấn. Chúng thường có 4 loại cơ bản:

     • Thanh giằng giáo nêm D42*2ly L = 450mm

     • Thanh giằng giáo nêm D42*2ly L = 950mm

     • Thanh giằng giáo nêm D42*2ly L = 1150mm

     • Thanh giằng giáo nêm D42*2ly L = 1450mm

     • Và thanh giằng giáo nêm được sản xuất theo yêu cầu.

Bản vẽ thanh giằng chéo

     Thanh giằng chéo được sử dụng để nối các thanh chống đứng, tạo thành khung kết cấu cho toàn bộ hệ giàn giáo.

     • Sản xuất từ từ thép D21 với độ dày 1,2 ly.

     • Kích thước của thanh giằng chéo thường là 1,96m

     • Được thiết kế chuyên dụng cho các khung giàn giáo có kích thước 1,7m và 1,53m.

Bản vẽ chống consol  - Chống đà biên

     • Được sản xuất từ thép D42, dài 1,2m và hàn thành bộ khung tam giác

     • Giúp nâng cao độ an toàn trong thi công

     • Tải trọng 900kg
